Andaineur à dépose latérale

Swadro S | TS

Andaineur à dépose latérale

Avec les Swadro S et TS, ­­KRONE propose la plus vaste gamme d'andaineurs latéraux. Depuis les andaineurs mono rotor, destinés aux exploitations dotées de petites parcelles, jusqu'au Swadro TS 970 l'andaineur trois rotors unique au monde pour des rendements de chantier exceptionnels, les variantes de modèles sont multiples et les options d'équipement variées.

  • Avec les andaineurs rotatifs Swadro S/TS à dépose latérale, ­­KRONE propose la gamme de produits la plus large du marché.
  • Depuis l'andaineur mono rotor ­Swadro 35 jusqu'à l'andaineur latéral le plus grand au monde, le Swadro TS 970, ­­KRONE propose sur ce segment des largeurs de travail entre 3,50 m et 9,70 m.
  • En outre, vous avez le choix parmi de nombreux équipements en option et divers conforts d'utilisation.
Please accept marketing-cookies to see this content.

Vidéo du produit

KRONE Swadro S 380 | S 420 | S 460

KRONE Swadro andaineurs mono-rotor – nouveau look, confort et performances accrues

Produktvideo

KRONE Swadro TS 970

Der Swadro TS 970 verfügt über eine elektrische Arbeitshöhenverstellung mit Kreiselhöhenanzeige, eine hydraulisch verstellbare Nachlauflenkung für optimales Fahrverhalten auf der Straße und ist der steht mit 9,70 m Arbeitsbreite für hohe Schlagkraft. Ein Doppelschwad aus fast 20,00 m – das sind ideale Voraussetzungen für einen leistungsstarken Feldhäcksler. Der KRONE Dreikreisel-Seitenschwader Swadro TS 970 erfüllt diese Aufgabe voll, überzeugt mit einer Schlagkraft von bis zu 10 ha/h und macht die Erntekette noch wirtschaftlicher. Dank des Breitspurfahrwerkes mit Achsschenkellenkung ist dieser Großschwader äußerst wendig und lässt sich spielend leicht rangieren.

Please accept marketing-cookies to see this content.

Caractéristiques du produit

Andaineurs rotatifs à dépose latérale KRONE
Andaineurs rotatifs à dépose latérale KRONE

Andaineurs rotatifs à dépose latérale KRONE: La plus large gamme du marché Avec les Swadro S et TS, KRONE propose la plus vaste gamme d'andaineurs latéraux. Depuis les andaineurs mono rotor, des-tinés aux exploitations dotées de petites parcelles, jusqu'au Swadro TS 970 l'andai-neur trois rotors unique au monde pour des rendements de chantier exceptionnels, les variantes de modèles sont multiples et les options d'équipement variées.

Swadro 710/26T
Swadro 710/26T

Swadro 710/26 T : Largeur de travail 6,20 m / (2x 3,40 m)

Swadro TS 970
Swadro TS 970

Swadro TS 970 : Largeur de travail 9,70 m

Swadro TS 740 Twin
Swadro TS 740 Twin

Swadro TS 740 Twin : Largeur de travail 7,40 m / (2x 4,10 m)

Swadro TS 740
Swadro TS 740

Swadro TS 740 : Largeur de travail 7,40 m

Swadro TS 680 Twin
Swadro TS 680 Twin

Swadro TS 680 Twin : Largeur de travail 6,80 m / (2x 3,80 m)

Swadro TS 680
Swadro TS 680

Swadro TS 680 : Largeur de travail 6,80 m

Swadro TS 620 Twin
Swadro TS 620 Twin

Swadro TS 620 Twin : Largeur de travail 6,20 m / (2x 3,46 m)

Swadro TS 620
Swadro TS 620

Swadro TS 620 : Largeur de travail 6,20 m

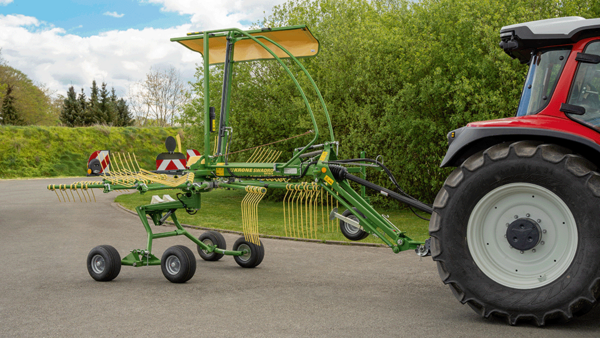

Swadro S 460
Swadro S 460

Swadro S 460 : Largeur de travail 4,60 m

Swadro S 420
Swadro S 420

Swadro S 420 : Largeur de travail 4,20 m

Swadro S 380
Swadro S 380

Swadro S 380 : Largeur de travail 3,80 m

Suspension cardanique traînée
Suspension cardanique traînée
  • Suivi tridimensionnel des reliefs du terrain dans toutes les directions
  • Suivi parfait des dents le long des reliefs du sol
  • Fourrage propre sans perte de ratissage
    Suivi tridimensionnel des reliefs du terrain
    Suivi tridimensionnel des reliefs du terrain

    L'articulation cardanique traînée du rotor sur le bras guide les dents avec précision le long des reliefs du terrain. Que cela soit dans le sens longitudinal ou transversalement au sens d'avancement. Ainsi même sur les terrains inégaux, il ne reste rien au sol et le fourrage reste propre. Le résultat obtenu est une récolte propre, des pertes de ratissage minimales et des rendements horaires élevés.

    Effet Jet KRONE
    Effet Jet KRONE

    L'effet Jet KRONE empêche les dents de piquer dans le sol, aussi bien à la descente qu'au relevage des rotors. Le comportement s’est inspiré de celui d’un avion au décollage et à l’atterrissage. A la montée et à la descente des rotors, la suspension ingénieuse des rotors assure constamment un dégagement maximal sous les dents. Le tapis végétal est ainsi respecté et le fourrage reste propre.

    Traîné mais pas poussé
    Traîné mais pas poussé

    Le rotor du Swadro est traîné par les bras dans le sens d'avancement. Associé à la fixation centrale du rotor, ce dernier est toujours relevé et mis en oeuvre à l'horizontale. Durant l’andainage, le poids du rotor est réparti de façon homogène sur toutes les roues pour un suivi parfait des reliefs du sol. Le fourrage reste propre et les pertes de récolte sont réduites.

    Carter de rotor du Swadro
    Carter de rotor du Swadro
    • Engrenage de toupie sans maintenance hermétiquement soudé
    • Démultiplication de la vitesse de rotation économique en carburant
    • Lubrifiée à vie par bain de graisse liquide

    Le concept d'entrainement des rotors du Swadro est synonyme de performances maximales et de puissance absorbée minimale. Grâce à l'important rapport de démultiplication de la boîte de vitesses, les andaineurs Swadro requièrent des régimes de prise de force faibles et l'usure est donc réduite à un minimum. La faible puissance absorbée des andaineurs Swadro par rapport aux autres andaineurs réduit par ailleurs considérablement la consommation de carburant du tracteur.

    Construction robuste
    Construction robuste

    Fiabilité d'utilisation, même avec des récoltes difficiles, stabilité élevée, résistance à l'usure et absence de maintenance : vous pouvez faire confiance aux qualités de la boîte de vitesses de rotor du Swadro.

    Avancer sans s'arrêter
    Avancer sans s'arrêter

    Pour la fenaison, c'est la météo qui donne la cadence. Avec sa boîte de vitesses sans aucune maintenance, lubrifiée à vie dans un bain de graisse liquide, le Swadro KRONE est un partenaire fiable. Grâce à la boîte de vitesses de rotor exempte de maintenance, le Swadro est toujours prêt à travailler et assure la fiabilité du fonctionnement, même dans les courtes fenêtres de récolte. Peu importe que la pluie ou le véhicule de récolte approche, avec le Swadro KRONE vous ne perdez pas le temps précieux dédié à la récolte par des arrêts pour maintenance

    Came DuraMax
    Came DuraMax
    • Totalement exempte de maintenance
    • Traitement bainitique spécial
    • Came fonctionnant à sec

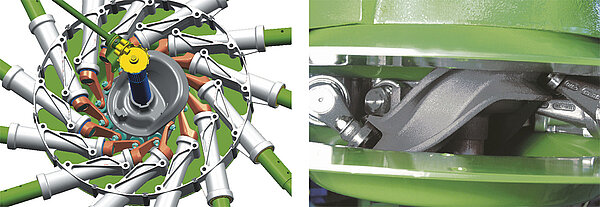

    Trajet de came très incliné pour un petit diamètre
    Trajet de came très incliné pour un petit diamètre

    La came DuraMax KRONE se caractérise par son trajet incliné et son très petit diamètre. Cette interaction unique garantit une forme parfaite de l'andain, quelles que soient les conditions. Le petit diamètre de came, associé aux galets de commande largement dimensionnés, assure un fonctionnement lent, pratiquement sans usure sur la came. La came très inclinée garantit des mouvements de montée rapides, la dent réalise des bords d'andain bien nets et des formes d'andain parfaites, quelles que soient les situations.

    La came DuraMax unique en son genre
    La came DuraMax unique en son genre

    Pour la came, KRONE mise sur un procédé de trempe bainitique unique sur le marché. Une dureté de surface élevée et une substance de base résistante sont les attributs qui permettent d'obtenir une longévité élevée et une faible usure. La résistance au roulement des galets de commande est également réduite de manière significative, avec un effet positif sur la puissance absorbée requise et l'usure.

    Bras porte-dents du Swadro
    Bras porte-dents du Swadro
    • Stabilité maximale et sécurité d'utilisation
    • Concept de repliage sans usure et sans jeu
    • Temps de mise en oeuvre ultra courts pour passer d'un chantier à l'autre
    • Point de flexion nominal intégré

    Stabilité et sécurité d’utilisation maximales : Avec les bras porte-dents du Swadro, ­KRONE définit des références en matière de durabilité et de sécurité d'utilisation. Grâce à la conception fixe des bras porte-dents intégrant un point de flexion nominal, ­KRONE propose un design de bras porte-dents unique en son genre dans le secteur des andaineurs rotatifs. Ce type de construction permet au bras porte-dents de résister aux sollicitations les plus élevées et assure une fiabilité opérationnelle maximale, même dans des conditions de fonctionnement extrêmes.

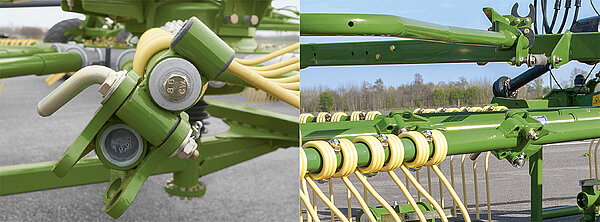

    De la position de transport à celle de travail en un clin d'oeil
    De la position de transport à celle de travail en un clin d'oeil

    Pour réduire la hauteur et la largeur au transport, certains modèles Swadro KRONE sont équipés en standard ou en option d'une variante rabattable du bras porte-dents Swadro. Grâce au mécanisme de pliage KRONE unique sur le marché, la hauteur au transport ou la largeur au transport se réduit en un instant sans avoir à déplacer les bras portedents sur la position de stationnement requise. Vous économisez ainsi de l'énergie et du temps précieux pour passer d'un chantier à l'autre. Grâce aux rondelles-ressort intégrées, les moitiés de bras porte-dents sont verrouillées entre-elles en position dépliée. Cela signifie l'absence d'usure de l'axe de verrouillage ou du trou d'insertion. Cela garantit un raccord sans jeu, une énorme durabilité et une fiabilité d'utilisation pendant de nombreuses années de récolte

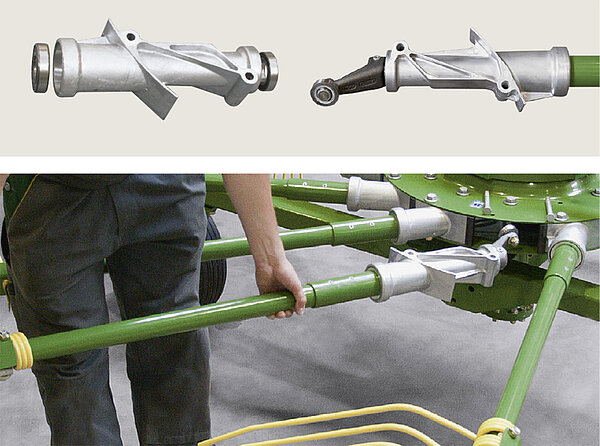

    Conception du bras porte-dents
    Conception du bras porte-dents

    Le bras porte-dents est guidé par l'arbre de commande. Il s'ajuste avec précision sur le bras de commande et assure ainsi un guidage précis et parfait des dents le long du contour de la came. De ce fait le travail de ratissage est parfait et sans pertes. Les bras porte-dents sont logés sur la couronne de rotor par deux roulements à billes. L'écart important entre les roulements à billes garantit un guidage stable et régulier de l'arbre de commande durant le travail. L'usure est réduite et le rendement horaire augmenté. L'élément principal du bras porte-dents est le tube porte-dents à paroi épaisse. Il est sans usure et relié fixe avec le galet de commande. On a ainsi une liaison sans jeu avec la dent. Le Swadro KRONE augmente la qualité de ratissage et garantit un guidage parfait des dents

    Dents Lift KRONE
    Dents Lift KRONE
    • Fourrage propre grâce à l'effet Lift
    • Vitesses de déplacement élevées sans pertes par effritement
    • Qualité supérieure du fourrage
    • Minimisation des pertes de fourrage

    Tous les andaineurs Swadro ­­KRONE actuels sont équipés en standard des dents Lift ­­KRONE. Les avantages des dents à double courbure ont été confirmés durant des essais sur le terrain menés par ­KRONE, mais aussi par un test DLG.

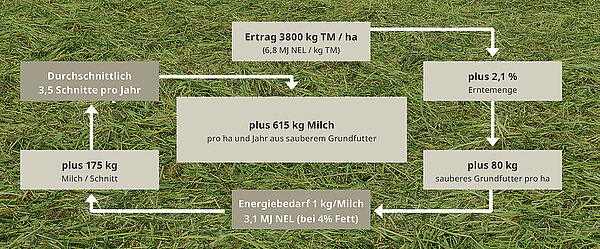

    Fourrage plus propre et pertes de récolte réduites confirmés par la DLG
    Fourrage plus propre et pertes de récolte réduites confirmés par la DLG

    Fourrage plus propre et pertes de récolte réduites confirmés par la DLG

    • Parce que nous attachons une grande importance à la propreté du fourrage et à la qualité du ramassage, nous ne faisons pas seulement confiance au visuel, mais aussi aux faits.
    • Au cours d'un essai DLG, nous avons fait comparer par la DLG l'efficacité des dents Lift ­­KRONE en termes de propreté du fourrage et de performances de ramassage avec d'autres systèmes de dents.
    • Et les résultats sont sans équivoque. La dent Lift ­KRONE réduit les saletés à moins de 9 % de cendres brutes dans le fourrage, quelle que soit la vitesse d'avancement.
    • De plus, la forme spéciale de la dent réduit jusqu'à 2,1 % les pertes de ramassage par rapport aux autres systèmes. Même à des vitesses élevées, les pertes de ramassage restent inférieures à 1,5 % du volume de récolte global par ha.
    L'astuce de la double courbure
    L'astuce de la double courbure

    La dent Lift KRONE a su convaincre depuis près de 10 ans les clients du monde entier en termes de qualité du fourrage et de performances de ratissage. Les fourches de dents courbées sont pointées en avant et soulèvent activement le fourrage du tapis végétal. Ainsi même dans des conditions difficiles, le fourrage récolté est propre. Grâce à l'effet Lift, le fourrage est transporté sur l'intégralité de la dent. Grâce aux spires largement dimensionnées des fourches de 10,5 mm d'épaisseur, la dent Lift KRONE reste sur sa position même lorsque la récolte est extrêmement lourde et mouillée et elle garantit des performances de ratissage maximales sans perte de qualité de ratissage.

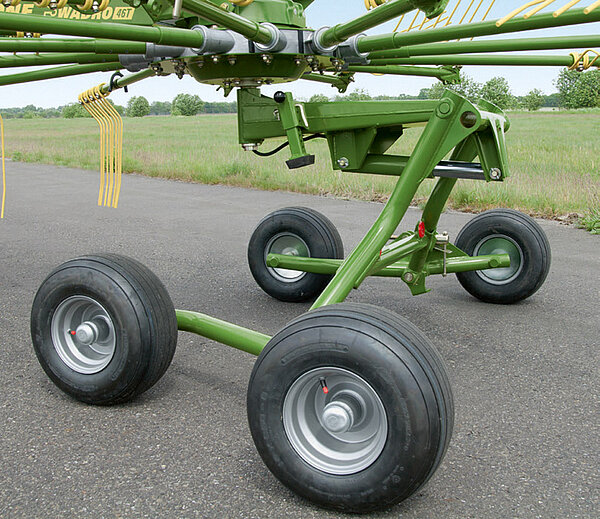

    Essieux du Swadro ­KRONE
    Essieux du Swadro ­KRONE
    • Roues de jauge grand diamètre progressant très proches des dents
    • La plus grande zone d'appui possible sur le marché
    • Réglage de l'inclinaison transversale pour des andains de forme optimale et pour éviter les pertes de ratissage
    • Roues de jauge suiveuses, à l'avant et à l’arrière (en option) pour protéger le tapis végétal

    Les essieux de rotors des Swadro ­­KRONE ne perdent jamais le contact avec le sol, quel que soit le terrain. La zone d'appui et d'oscillation la plus importante possible sous le rotor, associée à l'équipement adapté en termes de pneus de rotor, permet de ratisser tous les brins au sol et évite les dégâts sur le tapis végétal. Un tapis végétal net et intact est à la base d'une qualité de fourrage de premier choix pour la coupe suivante.

    Déplacement légèrement incliné pour une efficacité optimale
    Déplacement légèrement incliné pour une efficacité optimale

    Une inclinaison transversale bien réglée garantit des pertes de ratissage minimales et des bords d'andains bien angulaires. Tous les trains de roulement de rotors des Swadro sont équipés en standard d'une inclinaison transversale réglable. L'inclinaison transversale de chaque rotor se règle par le biais des roues de rotor arrière permettant d'ajuster la position des dents par rapport au sol. Une fois la hauteur de ratissage réglée, le rotor doit être incliné en direction de l'andain pour compenser la flexion des dents vers l'arrière par la récolte. KRONE recommande un réglage d'inclinaison de 1 à 2 cm en direction de l'andain.

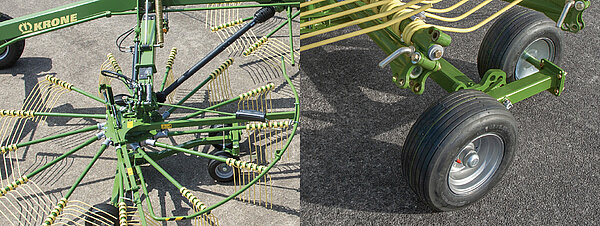

    Guidage parfait
    Guidage parfait

    Les roues de jauge des trains de roulement de rotors sont positionnées pour rouler à proximité de la zone principale de travail de la dent et pour la guider le long des reliefs du sol. Grâce à la surface importante d'appui des roues de rotor, la dent ratisse proprement chaque brin, sans toucher le tapis végétal. Grâce aux possibilités d'équipement adaptées aux modèles d'andaineurs, le train de roulement de rotor peut être équipé individuellement pour chaque structure de sol. Les roues de jauge de rotor avant sont montées autosuiveuses. Des larges roues de jauge grand diamètre, idéales pour préserver le sol sur un terrain souple et tourbeux ou deux roues de jauge supplémentaires par rotor pour les pâturages extrêmement accidentés sont deux possibilités de train de roulement, parmi bien d'autres, pour le Swadro.

    Simplicité remarquable
    Simplicité remarquable
    • Attelage trois points arrière avec des
    • largeurs de travail de 3,80 m à 4,60 m
    • Châssis d'attelage autosuiveur unique en son genre avec attelage breveté sur bras inférieur sur deux positions
    • Confort d'utilisation exceptionnel et possibilités de réglages précises

    Les andaineurs mono rotor Swadro S en largeurs de travail de 3,80 m, 4,20 m et 4,60 m impressionnent d'une part par leur longévité et leur fiabilité de fonctionnement, d'autre part également par leur grand confort d'utilisation et de réglage. Les composants d'entraînement issus des andaineurs grande culture offrent une fiabilité d'utilisation une longévité exceptionnelles. Le mode de construction compact offre une visibilité optimale sur le rotor et l'andain. Grâce aux possibilités de réglage précises et confortables, les andaineurs mono rotor Swadro S offrent un confort d'utilisation maximal et des résultats de ramassage exceptionnels.

    Attelage long
    Attelage long

    Les points de couplage des bras inférieurs sont modifiés facilement et rapidement sur la position d'attelage longue. Grâce à la position d'attelage longue, le Swadro S offre un dégagement supérieur entre le tracteur et le châssis d'attelage. Ainsi même sur les gros tracteurs ou avec les grandes roues arrière, l'andaineur mono rotor Swadro S reste parfaitement maniable.

    Attelage court
    Attelage court

    En standard les bras inférieur peuvent être couplés sur la position courte sur tous les modèles Swadro S. Le centre de gravité étant proche du tracteur, la charge sur l'essieu avant est réduite jusqu'à 10 % par rapport aux autres andaineurs mono rotor. Cela signifie qu'il peut être utilisé sans problème avec des petits tracteurs de faible cylindrée et compacts.

    Quadruple accouplement
    Quadruple accouplement

    Tous les andaineurs mono rotor Swadro S sont équipés en standard de quatre possibilités d'attelage sur le bras supérieur. Trois positions fixes de bras supérieur pour l'accouplement du bras supérieur en fonction du tracteur et en cas d'utilisation d'une roue de jauge avant, le bras supérieur est accouplé dans le trou oblong et offre ainsi un suivi optimal des reliefs du sol grâce à la roue de jauge.

    Attelage unique en son genre
    Attelage unique en son genre

    Les andaineurs mono rotor Swadro S sont entraînés par le système hydraulique arrière du tracteur. Les andaineurs mono rotor sont attelés et dételés avec le système breveté KRONE. Le robuste châssis d'attelage en tube rond offre également une possibilté de rangement pour l'arbre à cardans et le câble de raccordement. Le châssis d'attelage est conçu pour que l'intégralité de l'andaineur puisse être attelé au tracteur depuis le côté gauche de la machine. Grâce à la liaison mobile avec le châssis principal, en association avec la coulisse de compensation et les jambes d'amortissement, les andaineurs mono rotor Swadro S sont automatiquement centrés derrière le tracteur au levage.

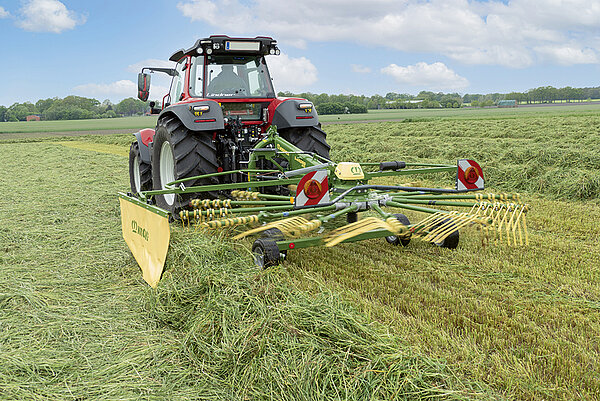

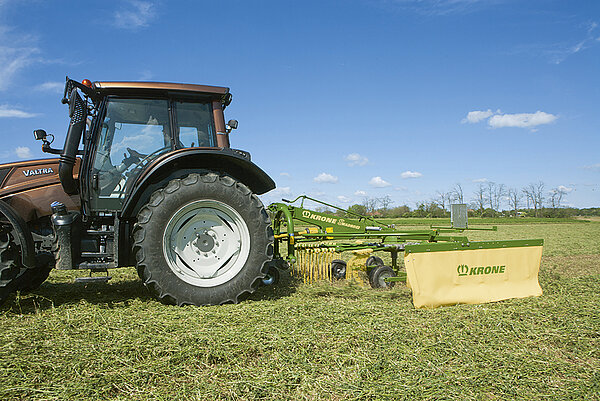

    Swadro S 380, S 420, S 460
    Swadro S 380, S 420, S 460
    • Maniabilité extrême et suivi parfait de la trace grâce au dispositif suiveur avec coulisse de compensation
    • Autocentrage puissant et amorti grâce aux stabilisateurs mécaniques ou hydrauliques
    • Effet Jet ­­KRONE pour un guidage optimal des dents à la montée et à la descente
    • Essieu quatre roues en standard avec pneus grandes dimensions
    • Roue de jauge avant en option pour un suivi optimal des reliefs sur terrains inégaux

    Les andaineurs mono rotor Swadro réalisent des performances exceptionnelles sur le terrain. L'interaction entre les stabilisateurs, la coulisse de compensation et la fixation traînée du rotor assure un suivi exceptionnel. Les grands pneus de rotor progressant à proximité des dents guident le rotor le long des reliefs du sol. Il ne reste rien au sol et le tapis végétal n'est pas endommagé.

    Un travail parfait
    Un travail parfait

    En standard, les andaineurs mono rotor Swadro S sont équipés d'un train de roulement quatre roues. Grâce aux roues de jauges très proches des dents, le rotor suit tous les reliefs du sol sans transporter de saletés dans le fourrage ni faire de dégâts sur le tapis végétal. Des conditions optimales pour une qualité de fourrage exceptionnelle. La roue de jauge avant disponible en option améliore encore le suivi du terrain.

    Douceur et puissance
    Douceur et puissance

    En option les Swadro S peuvent être équipés de jambes d'amortissement hydrauliques. Sur les terrains extrêmement vallonnés et difficiles, les jambes d'amortissement hydrauliques garantissent un suivi précis et une stabilité sur les pentes de l'andaineur mono rotor sans pertes de performances.

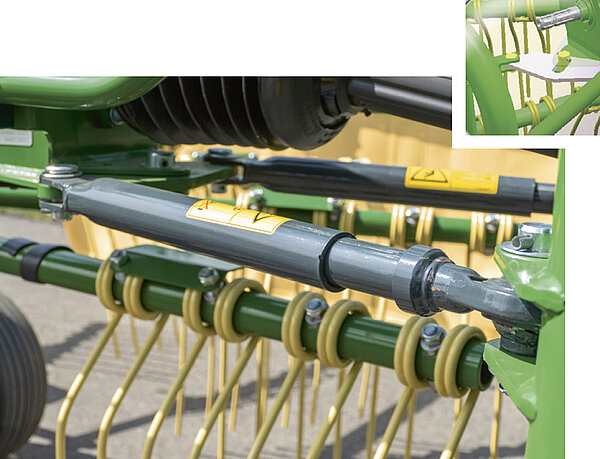

    Amortissement mécanique
    Amortissement mécanique

    En standard, les andaineurs mono rotor Swadro S sont équipés de jambes d'amortissement mécaniques. Le système d'amortissement commandé par ressort assure un suivi précis de l'andaineur dans les virages et centre automatiquement le Swadro au relevage.

    Relevage sans contact avec le sol
    Relevage sans contact avec le sol

    Le châssis d'attelage mobile de l'andaineur génère le même effet Jet à la montée et à la descente que celui des grands andaineurs avec train de transport. Ainsi même sur les andaineurs mono rotor Swadro S, le fourrage reste propre et le tapis végétal intact.

    Caractéristiques de suivi ingénieuses
    Caractéristiques de suivi ingénieuses

    Le châssis d'attelage autosuiveur suit parfaitement le tracteur dans la voie, de même que dans les virages. Grâce à la coulisse intelligente, les manoeuvres serrées en bout de champ ou sur les pointes sont faciles et rapides. Les jambes d'amortissement associées évitent les embardées en position de travail et les andains sont droits et réguliers. Au relevage, la machine se centre de façon précise et automatique en position centrale derrière le tracteur. Il n'est donc pas nécessaire de prévoir des dispositifs de sécurité distincts pour les déplacements routiers.

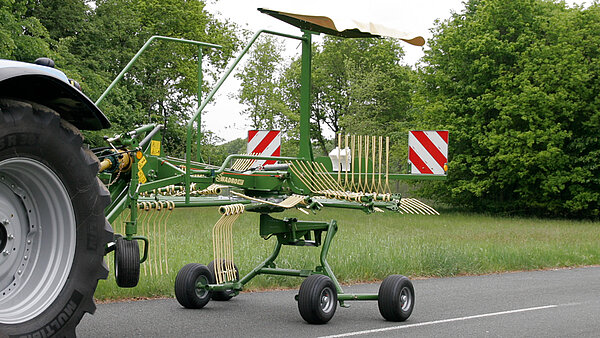

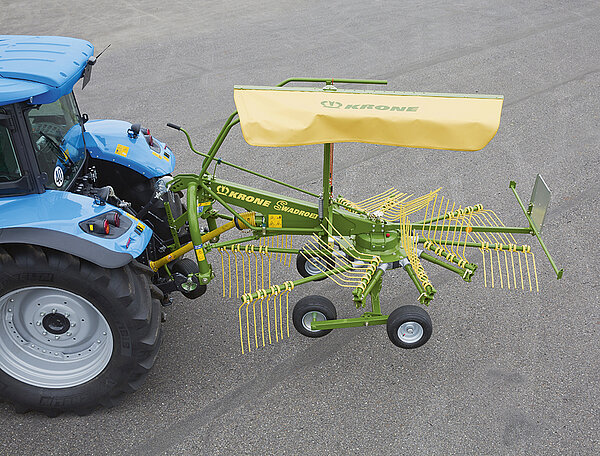

    Andaineur mono rotor Swadro S
    Andaineur mono rotor Swadro S
    • Réglage au millimètre près de la hauteur de rotor avec affichage
    • Repliage confortable de la bâche d'andainage sans effort
    • Bras porte-dents repliable avec point de repliage sans jeu et sans usure

    Les andaineurs mono rotor Swadro S se démarquent par leur confort d'utilisation unique. Peu importe qu'il s'agisse de régler la hauteur de ramassage ou la largeur d'andainage. En standard le réglage est confortable depuis le côté gauche de la machine ou en option rapide et confortable depuis la cabine du tracteur. Les bras porte-dents repliables assurent une conversion rapide et simple de l'andaineur mono rotor Swadro sans avoir à porter les bras porte-dents.

    Simplement hydraulique
    Simplement hydraulique

    Sur demande la toile d'andain peut être réglée, repliée et dépliée hydrauliquement. La toile d'andain est d'abord dépliée hydrauliquement par le biais du distributeur hydraulique double effet et amenée directement sur la largeur d'andain souhaitée. Le repliage se fait dans l'ordre inverse. Le processus de dépliage et repliage se fait en douceur grâce à l'amortissement de fin de course dans le vérin hydraulique.

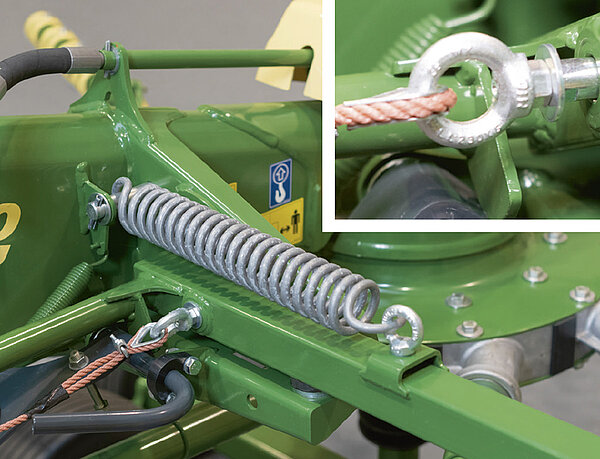

    Pliage facile
    Pliage facile

    En standard la toile d'andain est repliée manuellement et la largeur d'andainagte réglée. Le repliage et le dépliage sont facilités par un ressort. En outre la sécurité anti-rotation du rotor est libérée par le processus de pliage – ce qui protège des erreurs de manipulation.

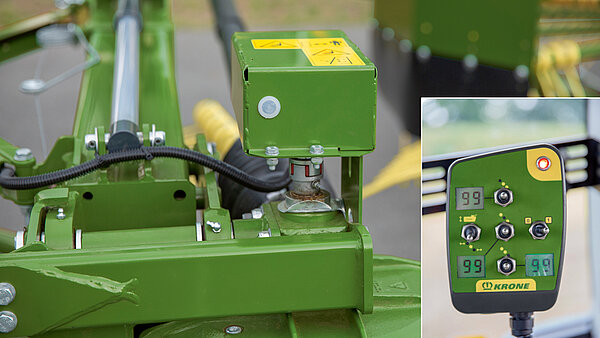

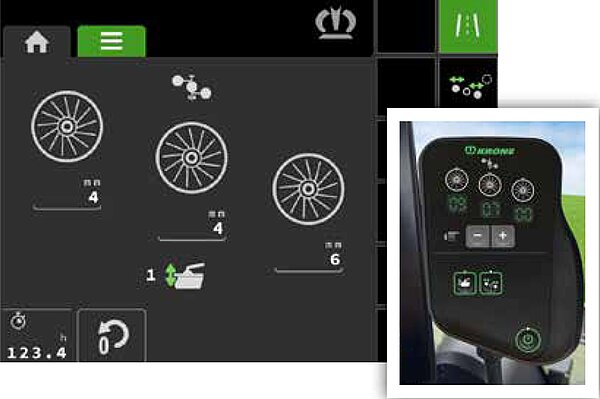

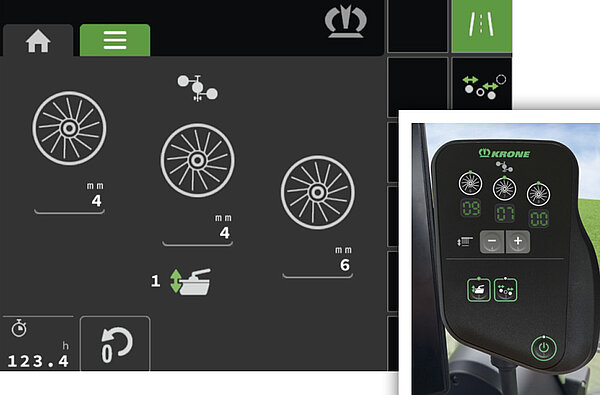

    Confort électrique
    Confort électrique

    Le réglage électrique de hauteur de rotor permet d'adapter confortablement depuis la cabine la hauteur de ratissage aux conditions de la parcelle. Grâce à l'écran d'affichage dans la cabine, la hauteur de ratissage est modulée rapidement et précisément sans avoir à descendre. Cela représente une économie de temps précieuse pour l'andainage.

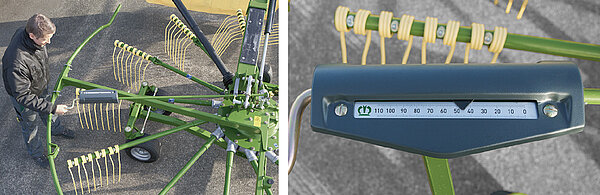

    Simplement précis
    Simplement précis

    La hauteur de ratissage est réglée simplement et au millimètre près par manivelle en fonction des différentes conditions. L'échelle graduée permet un réglage précis et facile de la hauteur de ratissage, sans avoir à mesurer, en fonction de la hauteur de coupe de la faucheuse.

    Concept d'entraînement Easy-Line KRONE
    Concept d'entraînement Easy-Line KRONE
    • Flux de fourrage régulier dans l'andaineur pour des performances de ratissage maximales
    • Augmentation du rendement horaire de la remorque, de la presse et de l'ensileuse
    • Aucun enroulement de l'andain pour une mise à profit maximale de la chaîne de récolte

    ­Le concept d'entraînement Easy-Line KRONE génère une rotation 10 % plus rapide des rotors avant de l'andaineur par rapport à ceux arrière. Le fourrage est déposé large devant ces derniers sur le fourrage existant et regroupé ensuite sans enroulement en un andain en forme de caisson. Grâce au concept d'entraînement Easy-Line, le fourrage n'entre plus en contact avec le sol après son ramassage.

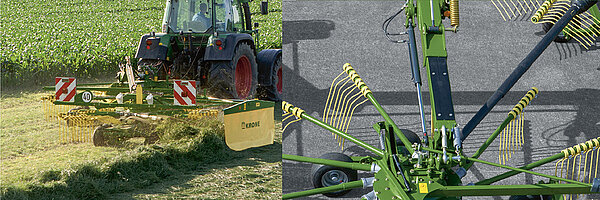

    Efficace et mécanique
    Efficace et mécanique

    Les andaineurs latéraux Swadro KRONE sont dotés d'une chaîne cinématique complètement mécanique. Chaque rotor est protégé individuellement des surcharges. La disposition spéciale des arbres d'entraînement garantit un entraînement fiable et économe en carburant, quelles que soient les situations.

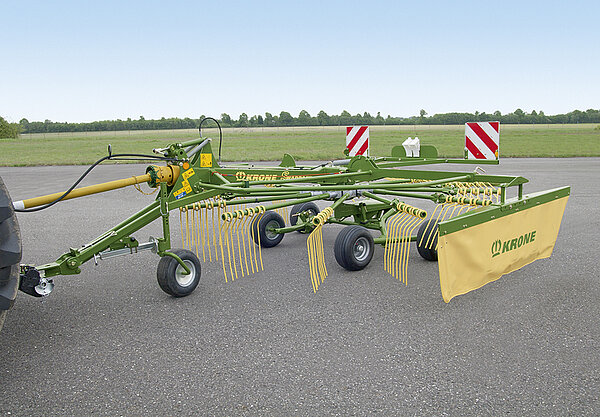

    Andaineur latéral variable deux rotors
    Andaineur latéral variable deux rotors
    • Dépose d’un seul andain ou d’un andain double
    • Andainage à droite
    • Largeur de travail variable
    • Réglage hydraulique de bâche d'andainage
    • 13 bras porte-dents par touple

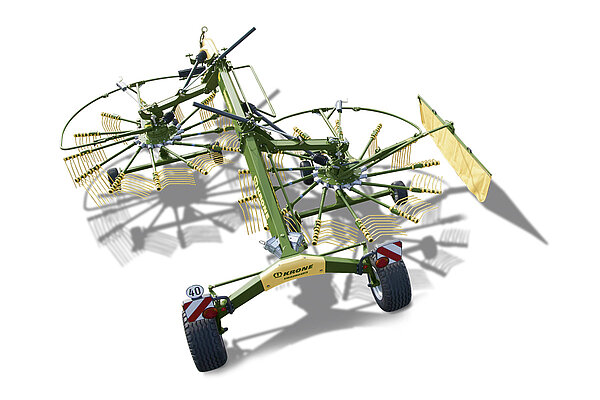

    L’andaineur latéral deux rotors 710/26 T ­KRONE offre un excellent rapport qualité-prix-performances. Avec ses 13 bras porte-dents par rotor, il offre également une qualité de ratissage exceptionnelle. Le Swadro 710/26 T peut déposer un andain unique, un andain double, mais également deux petits andains.

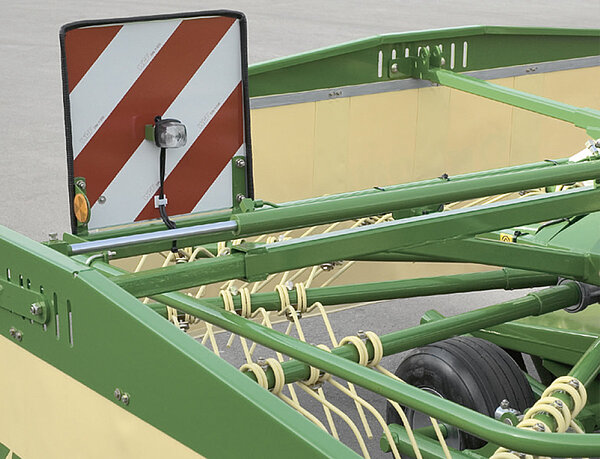

    Confortable
    Confortable

    Le réglage hydraulique de la toile d’andain sur le rotor arrière est réalisé depuis la cabine du tracteur. Ainsi la largeur d'andainage souhaitée est réglée facilement et confortablement. La toile est rentrée pour les déplacements routiers.

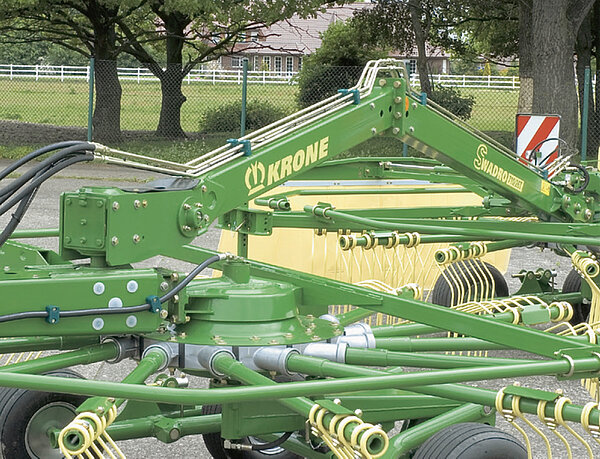

    Résistance optimale
    Résistance optimale

    Le châssis principal avec son profilé carré est robuste et résiste aux sollicitations les plus élevées. La sécurité est ainsi assurée lors des déplacements rapides sur les sols non stabilisés et en cas de travail dans des conditions difficiles.

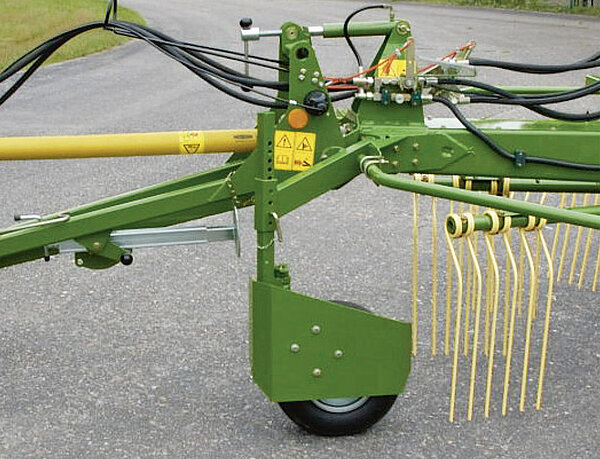

    Une combinaison idéale
    Une combinaison idéale

    Les roues d’appui avant pour un guidage parfait des rotors, associées à l’articulation cardanique. Les roues d’appui avant sont mobiles, réglables en hauteur et peuvent en plus être décalées latéralement en fonction du volume de fourrage.

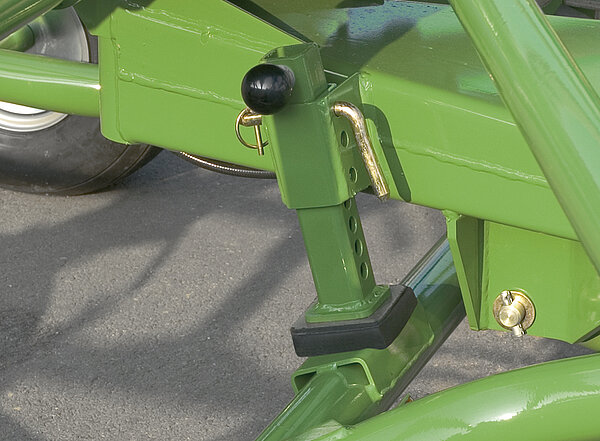

    Compensation de niveau
    Compensation de niveau

    La broche de réglage avant permet d'adapter l'inclinaison du châssis à la hauteur de travail. Au relevage, le châssis est d'abord relevé à l'avant par le biais du vérin et les dents ne piquent pas dans le sol.

    Homologué 40 km/h (selon la réglementation en vigueur)
    Homologué 40 km/h (selon la réglementation en vigueur)

    Homologué 40 km/h (selon la réglementation en vigueur): Des temps de mise en oeuvre courts et donc des temps de parcours réduits sont des critères essentiels qui augmentent le rendement d’une machine. Les essieux tandem larges avec des pneus de 18" offrent des conditions idéales pour permettre des vitesses routières élevées.

    Perfection – pour l’andainage à droite
    Perfection – pour l’andainage à droite

    Comme les éléments de commande dans la cabine du tracteur sont aussi positionnés à droite, ces andaineurs offrent un confort de conduite maximal.

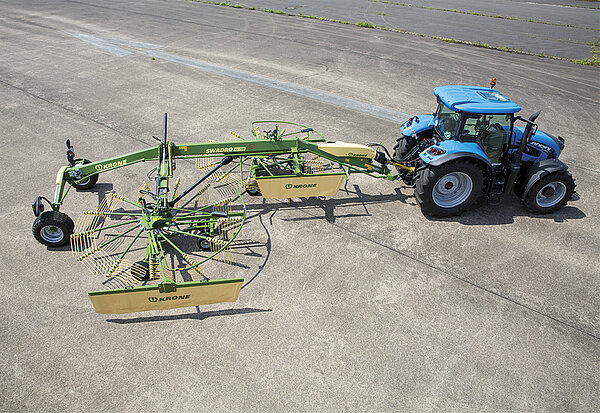

    Dépose d'un andain double
    Dépose d'un andain double

    Dépôt de deux andains : Un double andain à partir de 12,40 m

    Dépôt de deux andains à gauche
    Dépôt de deux andains à gauche

    Idéal pour les machines de conditionnement offrant une faible capacité de ramassage, pour les fourrages volumineux ou pour l’andainage nocturne.

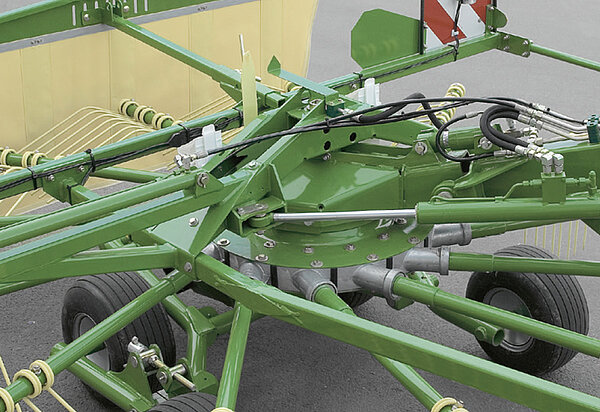

    Pivotement du rotor arrière
    Pivotement du rotor arrière

    L'opération est rapide et facile par le biais de vérins de pivotement depuis le siège du tracteur. En fonction du réglage, il est ainsi possible de déplacer toute la récolte.

    Dépose d’un seul andain à droite
    Dépose d’un seul andain à droite

    Idéal pour les machines de conditionnement offrant des capacités importantes et pour un fourrage peu abondant. Le vérin de pivotement permet également de moduler la largeur de travail.

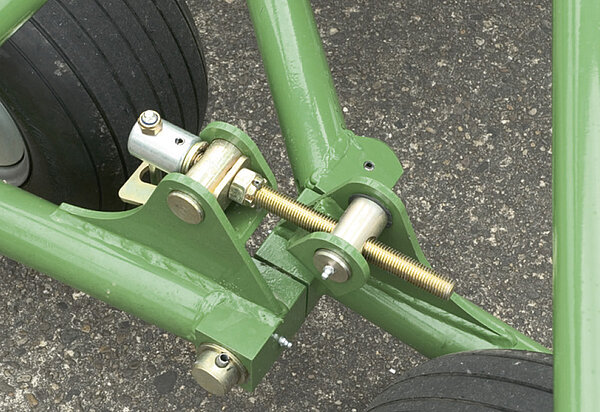

    Réglage de l’inclinaison transversale
    Réglage de l’inclinaison transversale

    L’inclinaison transversale du rotor est facile à régler par le biais d’une broche. Ainsi les rotors travaillent proprement, en particulier lorsque le fourrage est lourd, même en direction de la toile d’andain, là où les dents doivent déplacer une masse plus importante.

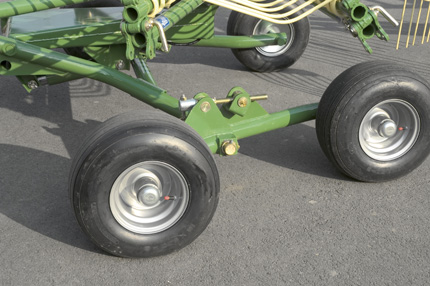

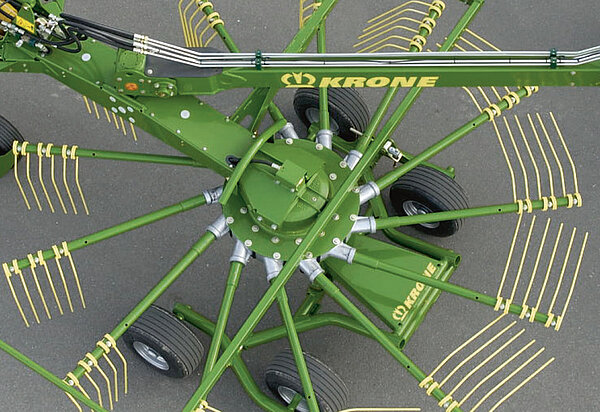

    Essieux tandem
    Essieux tandem

    Largement dimensionnés avec des pneumatiques de 18″ pour un suivi optimal des reliefs du terrain. Les roues avant sont positionnées largement vers l’extérieur pour une excellente stabilité sur les pentes. Le réglage de la hauteur de travail est réalisé par le biais de butées réglables, bloquées par un axe sur le segment perforé.

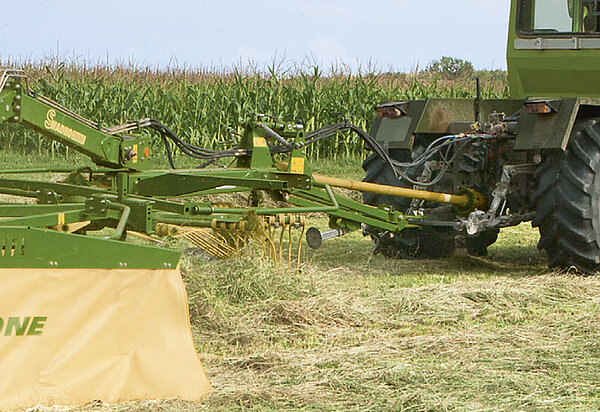

    Attelage sur la barre oscillante ou la barre d‘attelage
    Attelage sur la barre oscillante ou la barre d‘attelage

    Le timon est réglage en hauteur, l'anneau d’attelage est commandé par parallélogramme. Le vérin hydraulique sur le timon maintient le rotor avant à l’horizontale, à la descente et au relevage.

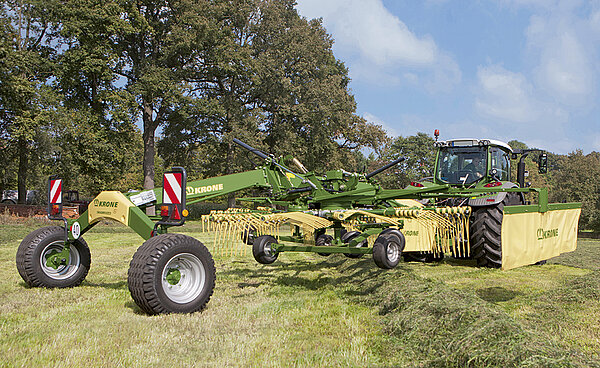

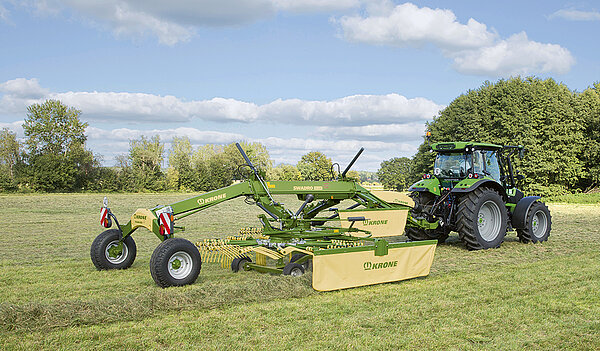

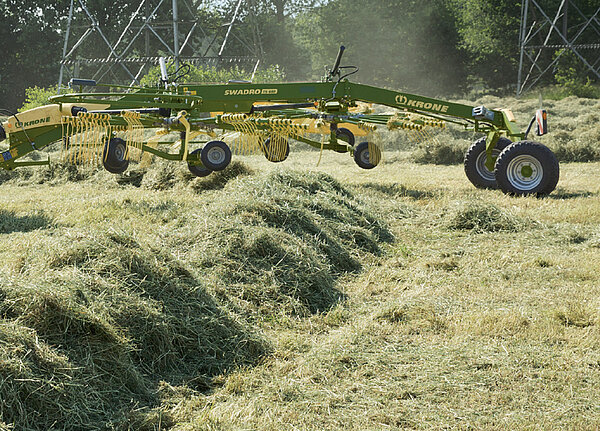

    Andaineurs latéraux traînés deux rotors
    Andaineurs latéraux traînés deux rotors
    • Parfait pour déposer un seul andain, un andain double et deux andains
    • Gestion simple de fourrière grâce à une hauteur importante sous châssis et à une commande séquentielle hydraulique des rotors au relevage et à la descente

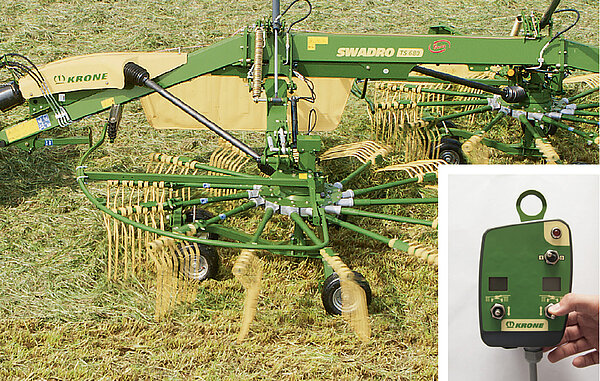

    • Relevage individuel de rotor en option, l'idéal pour travailler sur les parcelles en pointe
    • Très compact au transport grâce au concept de châssis unique

    Les andaineurs latéraux traînés Swadro TS KRONE sont proposés en largeurs de travail de 6,20 m à 7,40 m pour la dépose d’un andain ou d’un andain double. La version Twin permet de série la dépose de deux andains. Cette variante réalise des largeurs de travail entre 6,92 m et 8,20 m.

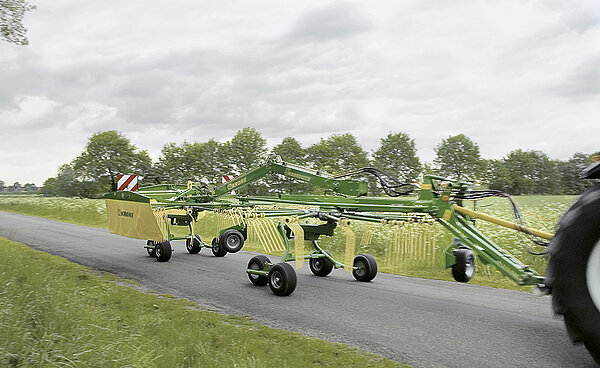

    Conduite rapide et sûre
    Conduite rapide et sûre

    Grâce à la stabilité latérale exceptionnelle de l’essieu, les andaineurs Swadro TS ont toujours une capacité de suivi directionnel optimale, ils progressent sans à-coups et en toute sécurité sur route, même à des vitesses élevées.

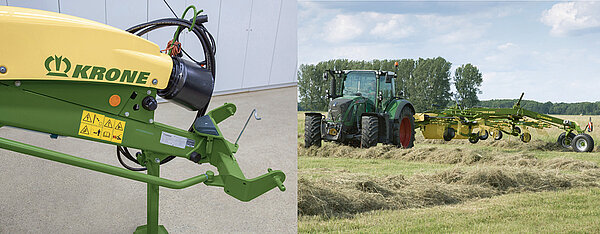

    Maniabilité énorme
    Maniabilité énorme

    Sur tous les Swadro TS et TS Twin, l’attelage deux points et le châssis sont reliés entre eux par une articulation montée sur roulement à billes. Dans les virages, l’essieu suiveur est piloté par le biais d’une tringle de direction. Les andaineurs sont particulièrement maniables. Il ne reste pas de produit coupé au sol, même sur les petites parcelles ou celles morcelées, car toutes les zones peuvent être atteintes facilement avec les rotors sans avoir à manoeuvrer.

    Modification de la largeur de voie
    Modification de la largeur de voie

    Avec des pneumatiques étroits, la largeur de voie peut être augmentée de 6 cm. Pour ce faire, il suffit de modifier la position d’une entretoise sur les bras de roue et les essieux sont décalés de respectivement 3 cm vers l‘extérieur.

    Pneus variables
    Pneus variables

    La dimension des pneus et la largeur de voie sont variables. Tous les Swadro TS et TS Twin peuvent être équipés de pneus 11.5/80-15.3/10 PR (photo de gauche) ou de pneus de 15.0/55-17/10 PR (photo de droite) pour une utilisation sur des sols peu porteurs et sur les pentes. La largeur au transport est de 2,90 m maximum.

    Hauteur au transport confortable
    Hauteur au transport confortable

    La hauteur au transport est déjà inférieure à 4 m après le relevage hydraulique des bras latéraux et la descente automatique de la toile d’andain latérale.

    Entraînements principaux latéraux et ressorts de décharge
    Entraînements principaux latéraux et ressorts de décharge

    Les deux entraînements principaux des rotors se situent nettement excentrés. Le fonctionnement régulier des arbres d’entraînement est ainsi assuré, même en position de tournière. Pour réduire la sollicitation des rotors durant l’andainage, les puissants ressorts de traction peuvent reporter le poids sur le châssis et l’essieu.

    Robuste châssis avec garde au sol importante
    Robuste châssis avec garde au sol importante

    Les essieux et le châssis sont particulièrement stables grâce aux tubes profilés largement dimensionnés. La hauteur importante sous châssis et le relevage important des rotors permettent une garde au sol jusqu’à 50 cm. De ce fait, les andains hauts peuvent être franchis sans problème.

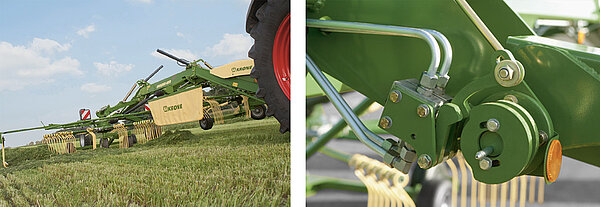

    Débuts et fins d’andains homogènes
    Débuts et fins d’andains homogènes

    Une commande séquentielle hydraulique pivote d’abord le rotor avant, puis le rotor arrière de la position de travail à la position de tournière. Les vannes hydrauliques nécessaires à la commande séquentielle sont pilotées mécaniquement par le biais d’une robuste coulisse de commande. La temporisation entre le bras avant et le bras arrière est réglable.

    Hauteur de rotor et relevage individuel de rotor par boîtier de commande
    Hauteur de rotor et relevage individuel de rotor par boîtier de commande

    Lorsque les conditions d’utilisation sont hétérogènes, il est préférable d’opter pour le réglage électrique de hauteur de rotor en option. Un boîtier de commande avec affichage, positionné dans la cabine du tracteur, permet de piloter deux moteurs électriques qui adaptent la hauteur de ratissage au millimètre près durant le travail. L’économie de temps réalisée est substantielle. En option, les rotors sont relevés individuellement par le biais du boîtier de commande pour andainer de façon optimale sur les parcelles en pointe.

    Réglage manuel de la hauteur de rotor
    Réglage manuel de la hauteur de rotor

    Le réglage confortable de la hauteur de travail avec une manivelle fait partie de l’équipement de base. Elle est logée sur l’avant du rotor, à hauteur de travail. La grande règle graduée est bien lisible. Si nécessaire, les deux rotors peuvent être réglés au millimètre près.

    Maniement simple des toiles d’andainage
    Maniement simple des toiles d’andainage

    La toile d’andainage avant est réglée manuellement, assistée par ressort. La toile d’andainage arrière est pivotée automatiquement en position de travail à la descente du rotor. Pour le réglage précis de la toile d’andainage arrière, l’écart latéral par rapport au rotor, la hauteur au-dessus du sol et la position de la toile peuvent être adaptés dans le sens d’avancement.

    Passage rapide de l'andainage simple au double andainage
    Passage rapide de l'andainage simple au double andainage

    Le Swadro TS Twin peut passer très simplement de la dépose d'un andain à la dépose de deux andains. Il suffit de sortir hydrauliquement les deux bras afin de générer de la place pour le deuxième andain.

    Dépose de deux andains avec le TS Twin
    Dépose de deux andains avec le TS Twin

    Les Swadro TS Twin sont équipés de série de bras télescopiques. Une toile d’andainage avant en option complète l‘équipement pour le dépôt de deux andains.

    Dépose d’un andain double
    Dépose d’un andain double

    Si deux andains individuels sont regroupés à l’aller et au retour, alors les Swadro TS permettent d’obtenir des largeurs de travail globales jusqu’à 15 m. L'andain double améliore la mise à profit des puissantes machines de récolte.

    Dépose d’un seul andain
    Dépose d’un seul andain

    Les Swadro TS peuvent être adaptés simplement et rapidement en fonction du fourrage et de la technique de récolte. La dépose d’un seul andain est idéale pour les volumes de récoltes importants ou l’utilisation de presses ou de petites remorques polyvalentes.

    Andaineur latéral trois rotors
    Andaineur latéral trois rotors
    • Rendement élevé avec une largeur de travail de 9,70 m
    • Réglage électrique de la hauteur de travail avec affichage de hauteur de rotor
    • Suivi directionnel réglable hydrauliquement pour une tenue de route parfaite

    Un double andain sur près de 20,00 m – ce sont les conditions idéales pour une puissante ensileuse. L’andaineur latéral trois rotors Swadro TS 970 ­­KRONE répond pleinement à cette mission. Il sait convaincre par son rendement jusqu’à 10 ha/h qui augmente encore la rentabilité de la chaîne de récolte. Grâce à son essieu autosuiveur à voie large, ce grand andaineur est extrêmement maniable et se gare très facilement.

    BiG M et Swadro TS 970 : Une harmonie parfaite
    BiG M et Swadro TS 970 : Une harmonie parfaite

    Le fourrage n’est pas enfoncé dans le sol. Car le tracteur du Swadro TS 970 passe dans la voie de la faucheuse-conditionneuse intensive BiG M KRONE.

    Position de transport
    Position de transport

    Les trois rotors sont rapidement amenés en position de transport. Comme le diamètre du rotor central est inférieur à 3,00 m, il n’est pas nécessaire de replier les bras porte-dents sur le rotor central.

    Flux de fourrage parfait
    Flux de fourrage parfait

    Le rotor avant est équipé de 10 bras portedents, le rotor central de 13 bras portedents et affiche une vitesse périphérique supérieure à celui arrière. Le rotor arrière plus lent est doté de 13 bras porte-dents avec respectivement cinq dents doubles. Le flux de fourrage est de ce fait régulier et les formes de l'andain sont optimales.

    Avec essieu autosuiveur
    Avec essieu autosuiveur

    Un vérin hydraulique sur le support d'attelage (photo de gauche) permet de régler facilement le braquage de l'essieu de transport (photo de droite). Cet essieu autosuiveur permet un comportement de suivi directionnel optimal et une maniabilité exceptionnelle.

    Bâche d'andainage relevable hydrauliquement
    Bâche d'andainage relevable hydrauliquement

    La toile d'andain du Swadro TS 970 est pivotée hydrauliquement (option) sur une position d'attente pour le double andainage. Pour replier les rotors en position de transport, la toile d'andain est automatiquement repliée et reste ainsi à une hauteur inférieure à 4 m. Pour passer à la position de travail, elle se déplie automatiquement sur la position précédente.

    Réglage électrique de la hauteur de travail
    Réglage électrique de la hauteur de travail

    Des conditions de travail variables requièrent souvent un réglage immédiat de la hauteur de travail. La hauteur de travail de chaque rotor est réglable séparément sur le boîtier de commande et elle est lue sur l'écran.

    Modèles

    Swadro S-TS
    Swadro S 380 Swadro S 420 Swadro S 460 Swadro 38 T Swadro 42 T Swadro 46 T Swadro 710/26 T Swadro TS 970 Swadro TS 620 Swadro TS 620 Twin Swadro TS 680 Swadro TS 680 Twin Swadro TS 740 Swadro TS 740 Twin
    Type Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur à deux rotors Andaineur à trois rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Configurer
    Attelage Attelage trois points Attelage trois points Attelage trois points Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Configurer
    Largeur de travail (m) double andainage - - - - - - 2 x 3.40 - - 2 x 3,46 (6,92 m) - 2 x 3,80 (7,60m) - 2 x 4,10 (8,20m) Configurer
    Largeur d'andain (m) 0.60 - 1.30 0.80 - 1.50 0.80 - 1.80 0.60 - 1.30 0.80 - 1.50 0.80 - 1.80 0.80 - 1.40 1.00 - 1.80 1.10 - 1.60 1.10 - 1.60 1.10 - 1.60 1.10 - 1.60 1.20 - 1.60 1.20 - 1.60 Configurer
    Largeur de travail (m) 3.80 4.20 4.60 3.80 4.20 4.60 6.20 9.70 6.20 6.20 6.80 6.80 7.40 7.40 Configurer
    Diamètre de rotor (m) 2.96 3.30 3.60 2.96 3.30 3.60 2.00 2.00 2.96 2.96 3.30 3.30 3.60 3.60 Configurer
    Bras porte-dents par rotor 10 13 13 10 13 13 2 x 13 1 x 10 / 2 x 13 10 / 13 10 / 13 2 x 13 2 x 13 2 x 13 2 x 13 Configurer
    Puissance absorbée (kW / CV) 22 / 31 37 / 50 37 / 50 19 / 25 22 / 31 22 / 31 37 / 50 59 / 80 37 / 50 37 / 50 37 / 50 37 / 50 37 / 50 37 / 50 Configurer
    Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer

    La plus large gamme du marché

    KRONE Swadro S | TS Andaineurs à dépose latérale

    KRONE Landmaschinen

    KRONE Landmaschinen

    KRONE Landmaschinen

    Vidéos

    Please accept marketing-cookies to see this content.
    Please accept marketing-cookies to see this content.
    Please accept marketing-cookies to see this content.
