BiG Pack – La cinquième génération

• Mécanisme de coupe : Variabilité maximale grâce à VariCut – différentes cassettes intégrant 26 ou 51 couteaux sont disponibles pour tous les modèles
• Rotor ameneur / VFS : Ce qui est éprouvé est bien mieux – Pour en savoir plus sur les améliorations du système d'alimentation variable (VFS)
• Canal de pressage : Tous les modèles intègrent le canal de pressage nettement plus long de la 1290 HDP. Avec pour résultat des balles de forme plus régulière dont le poids est plus élevé
• Noueur en V ­KRONE : Nouveau noueur en V ­KRONE offrant la fiabilité habituelle du système de noueurs Deering, sans générer de fragments de ficelle
• Boîtes à ficelle : Nouveau design offrant une fonctionnalité maximale – découvrez le nouveau concept de boîte à ficelle
• Système de dosage : La 5ème génération de la BiG Pack ­KRONE intègre un système de dosage pour les additifs d'ensilage et de conservation
• PowerClean ­KRONE : Les noueurs sont nettoyés en continu par une turbine de nettoyage hydraulique totalement nouvelle. Avec un atout supplémentaire, le flux d'air est dirigé vers le bas derrière les boîtes à ficelle et nettoie ainsi de façon efficace une grande partie de la machine

Avec la nouvelle gamme de presses à balles cubiques BiG Pack, les ingénieurs ­KRONE prouvent une fois de plus que la force d'innovation ne diminue en aucune façon, même après 25 ans de construction de presses à balles cubiques à Spelle.
Après plusieurs années de travail de développement, une toute nouvelle génération BiG Pack a été créée qui, en plus de nombreuses technologies bien connues, offre surtout une augmentation significative du confort. Pratiquement tous les modules ont été optimisés et adaptés à vos besoins. Vous découvrirez comment dans les pages suivantes.

Plus de 25 ans d'expérience et de compétence dans les presses à balles cubiques BiG Pack KRONE. Les innovations reconnues sur le plan international, telles que le système de remplissage variable, l’équipement MultiBale unique en son genre et le pick-up EasyFlow sans came de guidage avec rouleau d'alimentation entraîné mécaniquement (pick-up actif) garantissent le succès de la BiG Pack KRONE. C'est donc sur cette base que KRONE a mis sur le marché la nouvelle génération BiG Pack.

La référence en matière de performance et de densité de pressage. Plus de 100 balles de paille par heure sont possibles – et avec des poids de balle jusqu'à 500 kg. Vous transportez la paille ou le foin sur de longues distances et vous souhaitez mettre à profit l'intégralité de la capacité de transport ? Alors la technologie HDP KRONE ne vous décevra pas.

Pour les dimensions de canal de 120 x 90 cm, les plus courantes dans le monde, KRONE propose la BiG Pack 1290 (VC). Une faible consommation de ficelle et de bonnes propriétés d'empilage ne sont pas les seules raisons de la popularité extrême de ces dimensions de canal. Grâce à un canal de pressage nettement plus long, la forme de la balle a été encore améliorée de façon significative. Par ailleurs le mécanisme de coupe 51 couteaux VariCut est désormais également disponible pour la machine.

Avec la BiG Pack 1270, KRONE propose des dimensions de canal de 120 x 70 cm, très appréciées des agriculteurs. Pour une manipulation nettement simplifiée, le système breveté Multibale permet de lier neuf petites balles dans une grande balle cubique. Votre avantage : les grandes balles sont enlevées rapidement du champ et les petites balles sont ensuite faciles à distribuer. Pour mieux mettre à profit les capacités de transport et de stockage, la nouvelle BiG Pack 1270 offre une densité de pressage nettement plus élevée par rapport au modèle précédent.

BiG Pack HDP II 1290 – La nouvelle génération Rendement amélioré, densité de pressage supérieure, plus de confort : la BiG Pack HDP II 1290 (VC) définit de nouveaux critères et suit parfaitement le principe du succès de son prédécesseur.

Noueur en V Sécurité d'utilisation maximale grâce à la technologie double noueur, sans aucun bout de ficelle. Le noueur en V KRONE impressionne.

Haute Performance Un rendement supérieur grâce à un confort d'utilisation renforcé et des performances supérieures – c'est ce que représente la nouvelle génération BiG Pack qui va compléter la nouvelle génération HighSpeed.

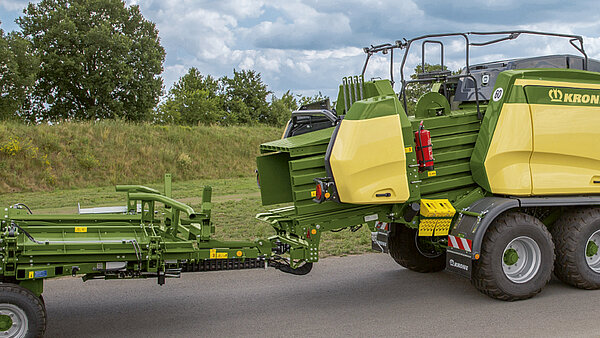

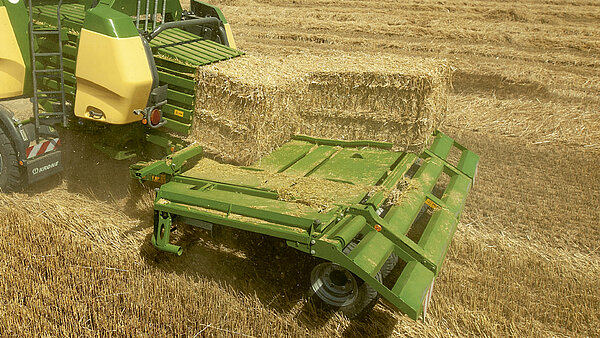

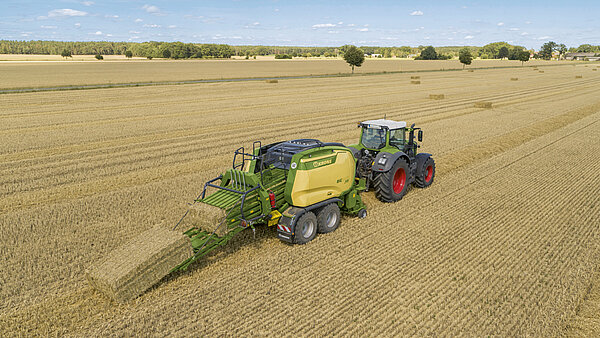

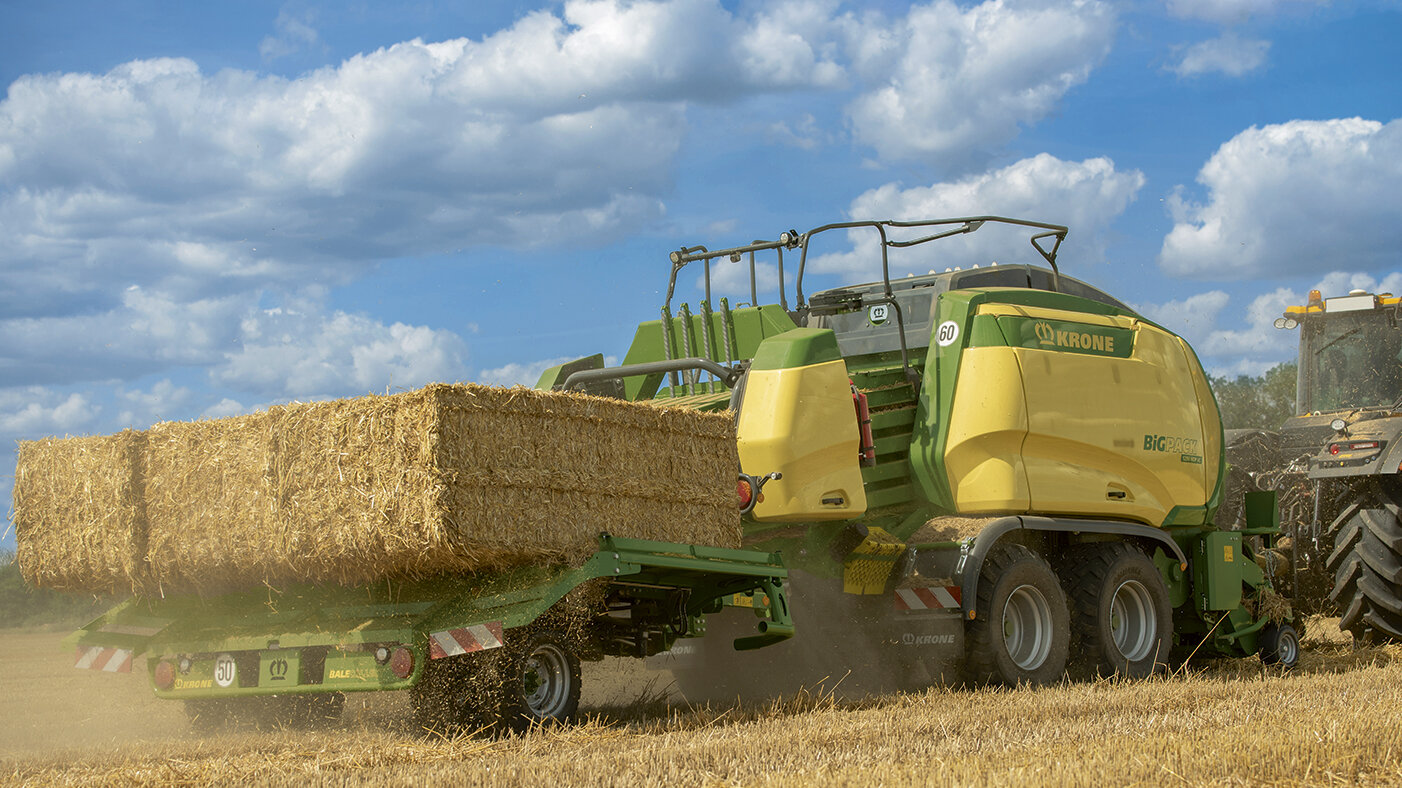

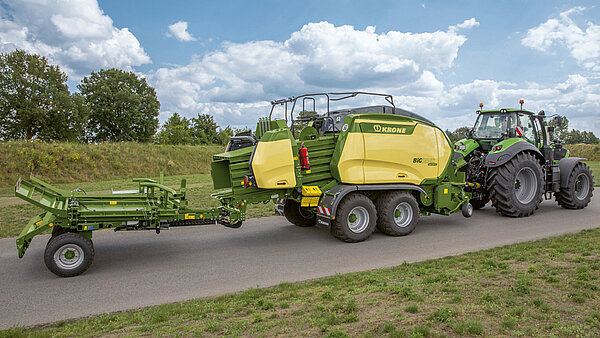

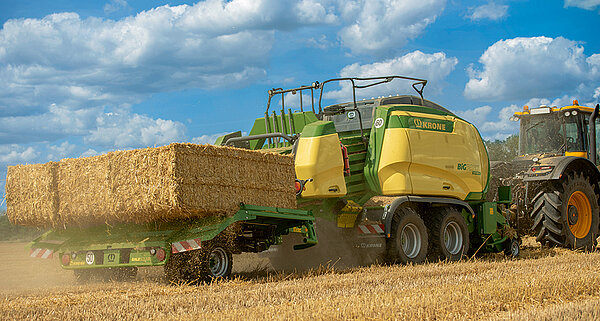

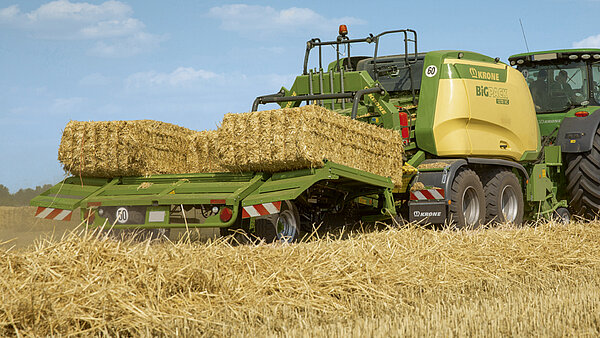

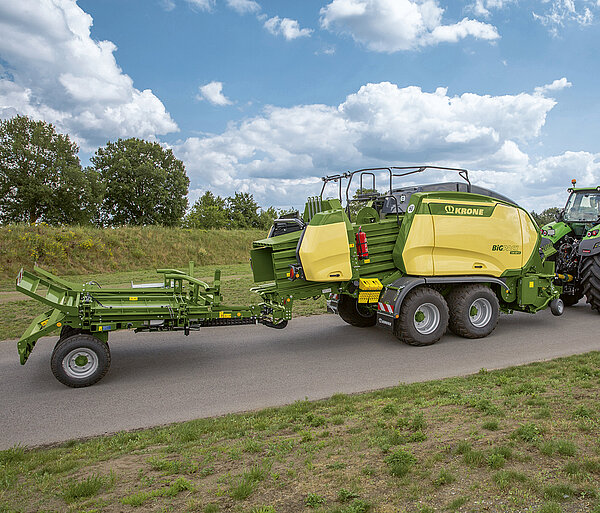

Fonction de groupage : Avec le groupeur de balles BaleCollect, ­KRONE optimise efficacement la récupération de la paille. BaleCollect regroupe jusqu‘à trois balles dans le champ. Sur route, BaleCollect suit la presse sur sa voie et en toute sécurité, grâce au timon télescopique.

Nouveau mécanisme de coupe variable : Avec le mécanisme de coupe 51 couteaux VariCut (VC), ­KRONE enrichit son offre pour produire de la paille courte.

Débit record : La BiG Pack HDP II assure de nouveaux records. ­KRONE a développé une presse à balles cubiques totalement nouvelle qui permet une augmentation significative du débit et de la densité de pressage.

Des densités élevées encore plus rapidement : La génération "HighSpeed" devance le marché des presses à balles cubiques – un débit jusqu‘à 20 % supérieur pour une même densité par rapport au modèle précédent.

Davantage de possibilités : PreChop – Le broyeur sous flèche intégré améliore la récolte de la paille et élargit les possibilités d’utilisation des balles cubiques.

Un nouveau standard : Mise sur le marché de la presse High-Density BiG Pack 1290 HDP Avec sa densité de pressage imbattable, elle a depuis influencé de manière décisive le commerce mondial de la paille.

Plusieurs petites balles dans une grande : ­­­­KRONE présente le système MultiBale – La première presse sur le marché qui peut lier à la fois des grandes balles cubiques, mais également jusqu’à neuf petites balles en une grande balle.

Introduction du VFS : VFS – Mise sur le marché du système de remplissage variable ­­­­KRONE. Le double noueur est disponible pour de nombreux modèles BiG Pack.

La première BiG Pack : Naissance de la BiG Pack – Construction de la première presse à balles cubiques ­KRONE …

• Travail propre – Rendement exceptionnel grâce au rouleau d'alimentation entraîné
• Rouleau tasse andain largement dimensionné pour des performances exceptionnelles
• Régularité de fonctionnement supérieure, grâce à la conception sans came de guidage
• Usure moindre, grâce à une réduction de 68 % des pièces mobiles
• Sans aucune maintenance, longévité exceptionnelle

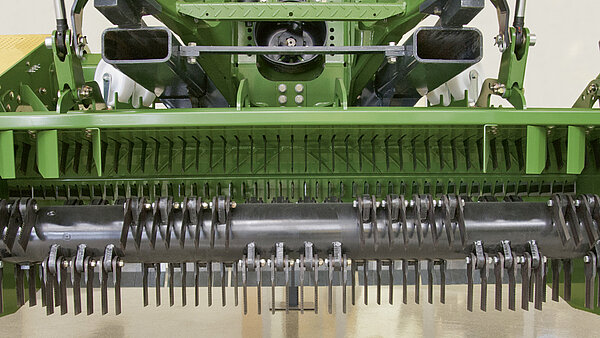

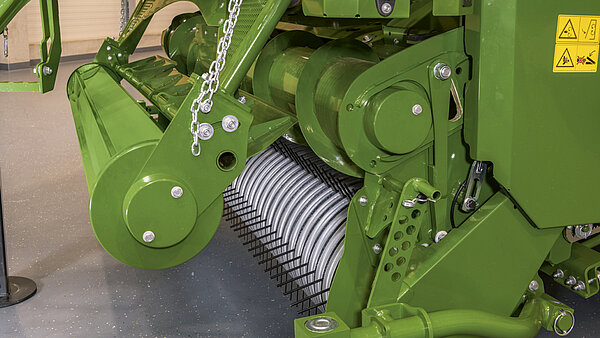

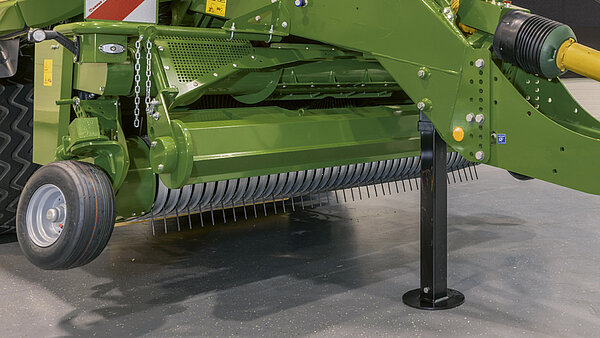

"Pick-up Active" KRONE – cela correspond au pick-up EasyFlow sans came de guidage qui a fait ses preuves des milliers de fois, complété par un rouleau d’alimentation entraîné activement. Cette unité parfaitement harmonisée vous offre une puissance d'absorption unique en son genre sur le marché pour une usure minime, mais également un flux de récolte exemplaire dans la machine – peu importe que celle-ci soit équipée d'un mécanisme de coupe ou non. Vous pouvez rouler plus vite et réaliser un débit supérieur.

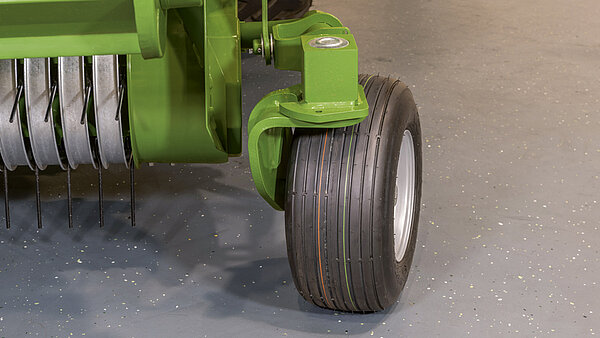

Les roues d’appui montées sur pneumatiques sont réglables en hauteur sans outil et elles sont pivotantes. Grâce aux qualités de suivi exceptionnelles, la couche herbacée reste préservée, même dans les virages.

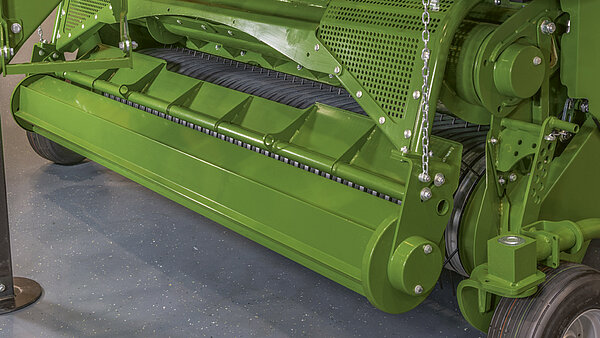

Le rouleau tasse andain largement dimensionné assure un flux continu du fourrage Il se règle en hauteur de façon confortable, sans outil, au moyen des chaînes. Sa sollicitation est réduite en continu par des ressorts.

Sur les chaumes hauts, le pick-up peut être réglé grâce au limiteur de hauteur – Les roues d’appui ne sont plus sollicitées et soulèvent le pick-up uniquement si les inégalités sont trop importantes.

Avec une largeur de travail de 2,35 m (DIN 11220), cinq rangées de dents et un inter-dents de 55 mm, ce pick-up EasyFlow sans came de guidage travaille avec une propreté absolue. Le rouleau d’alimentation entraîné activement, associé à des vis sans fin d’alimentation latérales, est particulièrement efficace, en particulier sur les végétaux secs et cassants ; les débits de chantier sont nettement plus élevés.

La structure du pick-up EasyFlow sans came de guidage est simple avec un nombre de pièces mobiles moindre. Le fonctionnement est très régulier et l’usure moindre ce qui se répercute sur les frais de maintenance et d’entretien qui sont minimes.

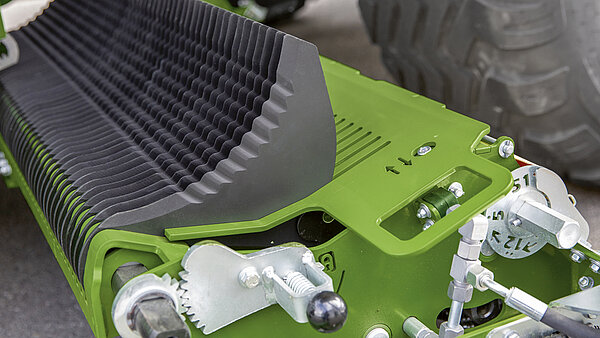

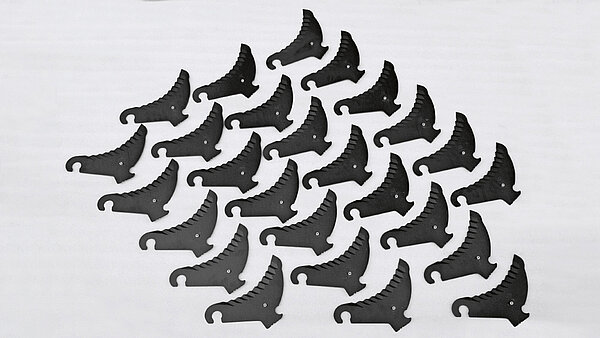

• Jusqu'à 51 couteaux pour une production de paille courte de qualité exceptionnelle
• Commande groupée variable des couteaux pour une longueur de coupe flexible
• Performance grâce à l‘entraînement par courroie et au rotor en étoile à quatre branches
• En option avec dispositif d'inversion pour solutionner rapidement les blocages
• Disponible en variante 26 ou 51 couteaux – le mécanisme de coupe adapté à chaque utilisation

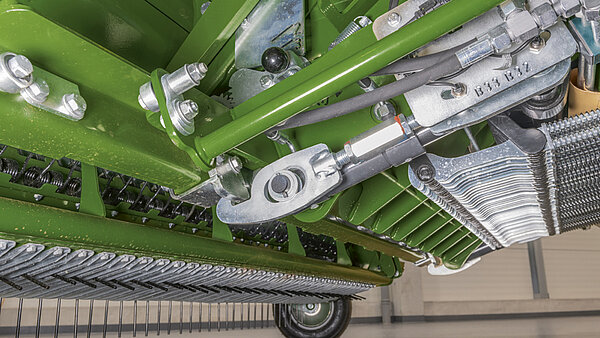

Avec VariCut 26 ou VariCut 51, KRONE propose un mécanisme de coupe extrêmement flexible et confortable pour ses presses à balles cubiques et répond ainsi à tous les besoins. Si vous privilégiez des longueurs de coupe de 44 mm minimum, votre choix se portera sur la variante 26 couteaux, si elles doivent être deux fois moins longues, nous recommandons la variante 51 couteaux.

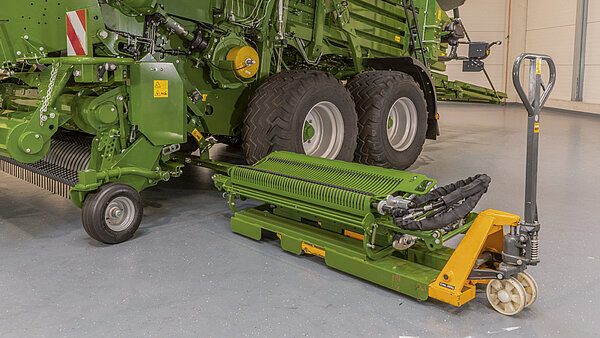

Pour les travaux de maintenance, la cassette à couteaux est extraite d’un seul tenant sans outil en quelques manipulation. le chariot de manutention en option permettent de sortir latéralement la cassette de la machine. Si le mécanisme de coupe n'est pas nécessaire pour la récolte, par exemple pour presser le foin, la presse peut aussi être utilisée sans cassette à couteaux.

Le dispositif d'inversion disponible en option permet d'éliminer en un rien de temps même les bourrages les plus importants. Pour ce faire, le mécanisme de coupe est inversé depuis la cabine pour éliminer facilement les corps étrangers responsables du blocage.

La tôle de nettoyage au-dessus des couteaux est ouverte d‘un seul geste pour enlever les dépôts. Sur la VariCut 51, la zone des couteaux et de leur sécurité individuelle est par ailleurs maintenue propre grâce à un nettoyage à air comprimé intégré.

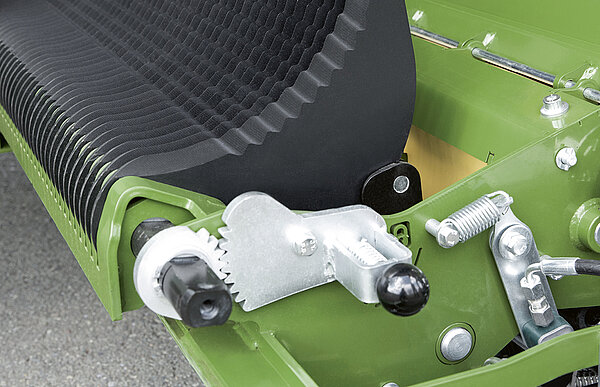

Les couteaux peuvent être présélectionnés par groupes de 51, 26, 25, 12 et 5 couteaux sur la VariCut 51 et 26, 14, 12 et 6 couteaux sur la VariCut 26. Le groupe présélectionné est commandé hydrauliquement depuis la cabine. Toutes les cames d’engagement sont insérées sur l‘arbre et peuvent être configurées en groupes individuels.

Lorsque les couteaux sont mis en place hydrauliquement, la cassette est contrainte contre le châssis de la presse. Les galets de la cassette ne sont donc plus soumis aux vibrations générales de la machine. Ce système garantit une facilité durable de mise en place et d'extraction de la cassette.

Une courroie latérale entraîne le pick-up et le rotor. Grâce à une surveillance permanente du patinage, la transmission par courroie est automatiquement débrayée en cas de surcharge et le pick-up et le mécanisme de coupe sont déconnectés. Le pivotement des couteaux pour un redémarrage en douceur peut se faire au choix automatiquement ou manuellement.

• Matière haché court, longueur de hachage théorique minime : 21 mm
• Longueur de hachage réglable, deux contre-couteaux commutables
• Avec effet de défibrage pour une meilleure capacité d‘absorption
• Avec boîte de vitesses et réglage en hauteur hydraulique

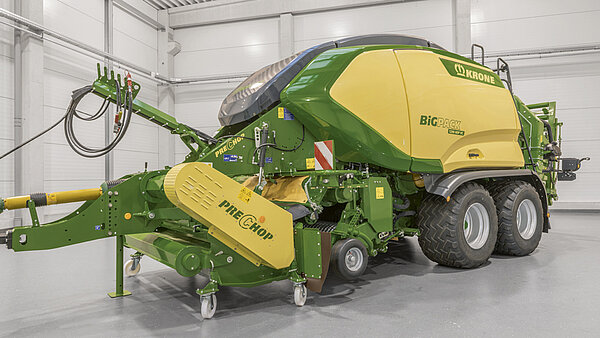

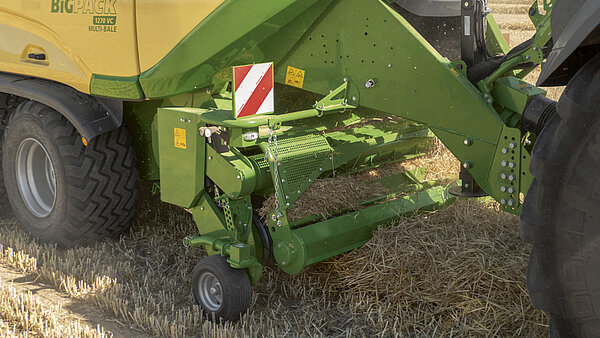

En tant que broyeur sous flèche intégré, pour les presses à balles cubiques KRONE des nouvelles gammes BiG Pack 1270 (VC), 1290 (VC) et 1290 HDP (VC), PreChop, avec ses 96 couteaux rotatifs et ses deux rangées de respectivement 47 contre-couteaux, réalise une longueur de hachage théorique de 21 mm. PreChop hache, mais aussi défibre les brins de paille.

Associé au PreChop, le rouleau d’alimentation du pick-up Active peut être bloqué et déconnecté si besoin. Le rouleau tasse andain peut être rabattu en conséquence. Une hauteur au relevage importante du PreChop permet l’utilisation de la presse sans démonter l'ensileuse frontale.

Dans un environnement extrêmement poussiéreux, un puissant nettoyage des noueurs est indispensable. Le système PowerClean KRONE de conception totalement nouvelle protège efficacement des dépôts les noueurs, mais aussi les zones importantes de la presse.

Si vous ne voulez pas utiliser votre PreChop durant une période prolongée, le broyeur sous flèche fixé au niveau du timon est facile à déposer. Une fois l’axe et l’arbre à cardans débloqués, le broyeur est sorti latéralement par le biais de roulettes de transport fournie.

Le rotor est doté d’un grand diamètre de 525 mm et il est équipé de 96 couteaux de hachage oscillants, disposés en bloc. Le matériau fauché est acheminé à plus de 3 000 tr/min à travers deux rangées de contre-couteaux intégrant respectivement 47 lames fixes, avant d’être directement projetés sur le ramasseur de la BiG Pack. Une barre entre les contre-couteaux assure une qualité de coupe optimale. L’intensité des deux contre-couteaux peut être modulée sans outil en respectivement cinq paliers. Pour une durée de vie élevée, tous les couteaux peuvent être utilisés des deux côtés.

Une paille hachée fine et peu poussiéreuse offre de nombreuses possibilités d'utilisation. Par exemple pour le paillage des poulaillers, des boxes des vaches laitières, des porcheries et des sites d’engraissements. Elle sert aussi d’alimentation lorsque les rations sont pauvres en fibres brutes, de paillage pour les cultures de fraises ou de milieu de culture pour les champignons. La paille hachée devient plus absorbante, elle est mieux répartie, les canaux à lisier restent dégagés et le fumier est minéralisé plus rapidement.

• Bon mélange et précompression uniforme pour un remplissage optimal du canal de pressage
• Seuil de déclenchement réglable sur le terminal de commande
• L'affichage de la sollicitation de la chambre préliminaire garantit un débit maximal, même si le conducteur est inexpérimenté
• Protection par un accouplement de surcharge pour un confort de manipulation maximal
• Performances exceptionnelles, quelle que soit la matière récoltée et la dimension de l'andain



L'ennemi du bien est le meilleur – le système de remplissage variable (VFS) a été développé selon cette devise. Un mélange exceptionnel et une bonne précompression, même pour la matière courte et les différentes récoltes n'étaient pas encore jugés suffisants par les ingénieurs KRONE. Les nouvelles BiG Pack vous permettent dès à présent de régler la précompression par le biais du terminal utilisateur, tout en vous informant en permanence de la sollicitation.

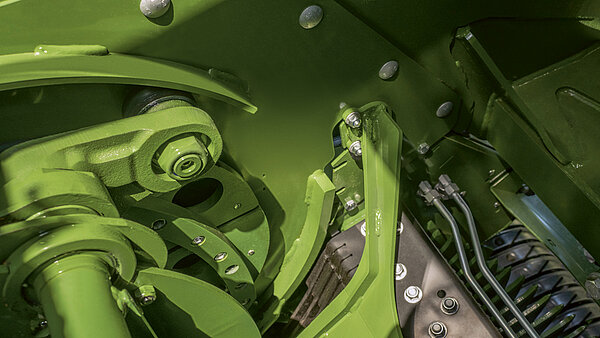

Toutes les BiG Pack sont équipées du même VFS. Le nombre de pièces identiques est ainsi plus élevé et l'approvisionnement de pièces détachées auprès du partenaire service est considérablement simplifiée. Une barre transversale montée sur différentes positions permet d'adapter la section du canal de la chambre préliminaire en fonction de la machine ce qui génère, surtout sur les machines avec PreChop, une meilleure forme de la balle.

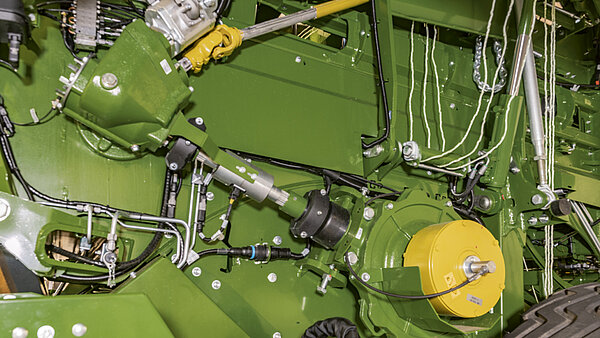

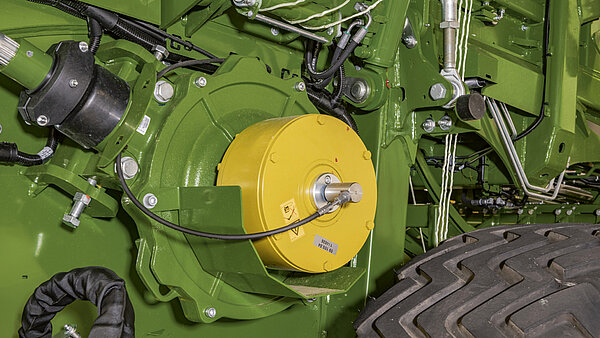

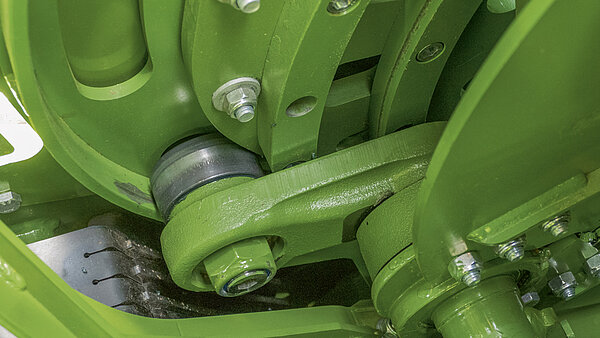

Pour une longévité nettement plus élevée, la lubrification automatique du VFS a été complètement remaniée. Un taux de graisse plus élevé et un nouveau passage tournant assurent une fiabilité d'utilisation maximale. De nouveaux savoirs, issus essentiellement de la BiG Pack X-treme, conçue pour la récolte de la canne à sucre, ont été intégrés ici.

Le chemin de roulement intérieur des barres d'ameneur est divisé pour pouvoir le remplacer rapidement et confortablement en cas d'usure ou de dommage. La partie inférieure du chemin de roulement est élargie à 20 mm et donc nettement plus résistante. Les galets et les bras de commande de dimensions nettement plus importantes de la BiG Pack HDP II sont utilisés sur la nouvelle génération de BiG Pack.

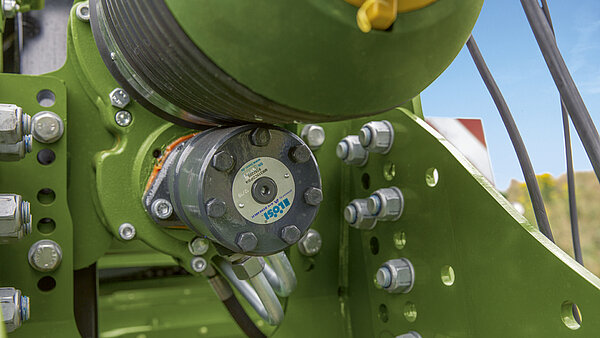

Une mesure du couple équipée en standard sur la chaîne cinématique détermine en permanence la sollicitation du VFS et donc de la machine et la représente au moyen d'un affichage par barres sur le terminal. Vous pouvez ainsi faire travailler la BiG Pack de façon extrêmement productive avec une sollicitation maximale.

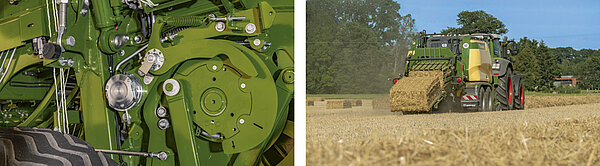

Le couplage VFS a été complètement remanié sur la nouvelle BiG Pack. Le reteneur est désormais surveillé par un capteur. Si le volume de matière alimentée n'est pas suffisant, la course d'accumulation est commutée activement par le biais d'un frein piloté électriquement. Si le frein n'est pas piloté, le système alimente à chaque rotation la récolte dans le canal de pressage, par le biais des peignes d'alimentation. Autre atout complémentaire, le nouveau déclenchement électrique permet en cabine d'influencer la précompression et donc l'épaisseur de coupe et le nombre de couches dans la balle. Un affichage sur le terminal permet de visualiser directement le niveau de remplissage de la chambre préliminaire à chaque tour et d'adapter le couple de déclenchement en fonction des exigences. Le frein n'est pas actif en mode d'alimentation 1:1!

L'intégralité du chemin de roulement du peigne d'alimentation est pivotée de façon à acheminer la récolte accumulée jusque dans le canal de pressage. Le râteau de retenue et le guidage à cames reviennent ensuite dans leur position initiale.

Lorsque la chambre préliminaire est suffisamment pleine, le reteneur avec ses dents est poussé par la récolte hors de la chambre de pré-compression. Elle libère le passage vers le canal de pressage et l'ensemble de la récolte accumulée est alimentée. Si la récolte accumulée n'est pas suffisante et si le seuil de déclenchement réglable sur le terminal n'est pas atteint, une nouvelle course de collecte est générée.

Tant que le chemin de roulement du peigne d'alimentation ne pivote pas, l’ameneur et l’alimentation acheminent en permanence le produit pressé dans le canal d’alimentation et réalisent une compression préliminaire Le reteneur maintient avec ses dents la récolte sous le canal de pressage.

Le système VF travaille avec quatre barres d'empaqueteur, une baguette d'arrivée et un râteau de retenue. Les empaqueteurs sont pilotés par un guidage à cames commun, la baguette d'arrivée par un deuxième guidage à cames pivotant.

Le confort d'utilisation maximal et la sollicitation optimale de la machine garantissent des rendements horaires maximaux. Grâce au réglage du niveau de remplissage dans la chambre préliminaire, depuis la cabine du tracteur, et à l'affichage de sollicitation basée sur le couple du VFS, vous conduisez toujours la BiG Pack en limite de ses capacités. Malgré les débits élevés, la récolte est mélangée grâce au mouvement de rotation continu, tout en étant manipulée en douceur, sans être soumise aux forces élevées d'accélération de certains systèmes d'alimentation.

• „ Grande masse d’inertie et régime élevé pour un fonctionnement régulier
• Flux direct de puissance par les arbres à cardans et les sécurités à cames
• Aucune vis de cisaillement dans la chaîne cinématique pour un confort d’utilisation maximal
• Démarrage facile de la machine grâce à l'assistance de démarrage hydraulique,
  disponible en option pour chaque BiG Pack.

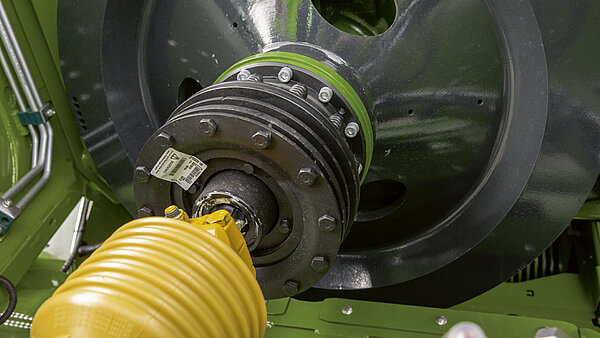

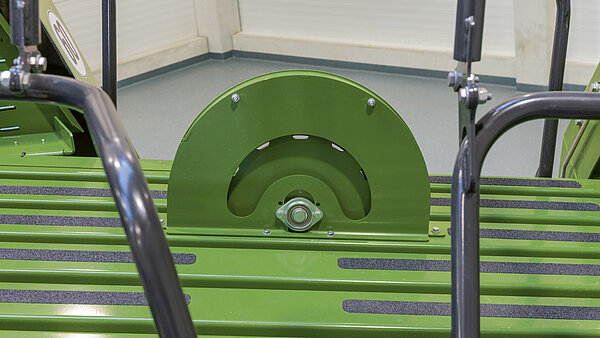

KRONE mise depuis toujours sur des volants d'inertie largement dimensionnés pour permettre de réduire les pics de charge dans la chaîne cinématique et d'augmenter la rentabilité de la presse à balles cubiques. Les entraînements par le biais d'une boîte de vitesses et d'arbres d'entraînement à la place des chaînes garantissent par ailleurs un entraînement ultra efficace de l'ensemble de la machine. Sur la BiG Pack KRONE, vous rechercherez en vain des protections inconfortables de la chaîne cinématique par boulons de cisaillement. Chez KRONE, tout est protégé très confortablement par des limiteurs de couple.

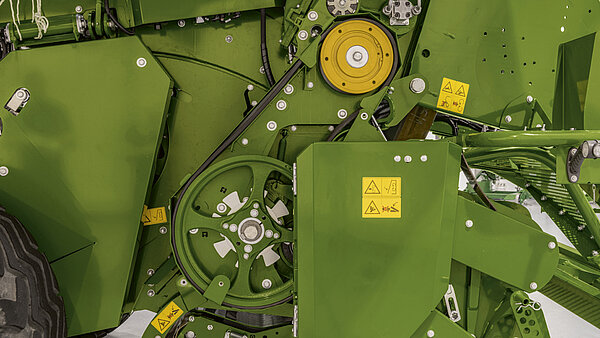

En plus de la commande par courroie du mécanisme de coupe VariCut et de la commande du canal de pressage, le système hydraulique du nettoyage machine PowerClean KRONE est un système embarqué fermé qui ne requiert pas d'huile au niveau de l'hydraulique du tracteur.

La transmission de force entre l’ameneur et le noueur sur les presses à balles cubiques KRONE est assurée par des arbres d‘entraînement robustes sans aucune maintenance, une boîte de vitesses et des limiteurs de couple. Grâce à cette technique d’entraînement, vous bénéficiez du confort et de la fiabilité.

Au démarrage de la BiG Pack, la protection de l'arbre à cardans est réalisée par un accouplement à friction. En cas de surcharge côté machine, un accouplement automatique à clavette protège efficacement la presse de l'énergie accumulée dans le volant d'inertie. Les deux accouplements sont logés devant le volant d'inertie et faciles d'entretien.

Les grands volants d’inertie empêchent l’oscillation et garantissent un fonctionnement régulier des machines. Sur les BiG Pack KRONE, les pics de charge sont interceptés, la machine fonctionne avec régularité et sa puissance absorbée est nettement plus faible. Vous pouvez réaliser le chantier en toute quiétude tout en économisant du carburant et en réduisant l'usure.

Pour un démarrage en douceur de la machine, toutes les presses BiG Pack peuvent être équipées d’une assistance hydraulique au démarrage. Un double moteur hydraulique permet d’accélérer le volant d'inertie avant que la prise de force du tracteur soit connectée.

• Canal de pressage rallongé pour une forme et une densité optimales des balles, surtout avec une récolte sèche.
• Vérins hydrauliques largement dimensionnés en pression directe pour des densités de balles maximales
• Capteur électronique pour des longueurs de balles toujours identiques
• Régulation électronique de la force de pressage pour des densités de balles homogènes
• Ejecteur de balle restante divisible pour pousser uniquement la balle arrière ou pour vider l'intégralité du canal de pressage

Avec un canal de pressage rallongé de 20 % et un volet de pressage supérieur sur toute la largeur du canal, la nouvelle BiG Pack offre des conditions idéales pour produire une forme et une densité de balle encore meilleures, en particulier si les récoltes sont très sèches et les débits élevés. Le système hydraulique de bord avec régulation automatique de la force de pressage garantit des balles aux bords bien marqués, de forme identique, même si l’humidité est variable et les végétaux différents.

L'éjecteur de balle peut être divisé, cela signifie que vous pouvez choisir de seulement faire sortir la dernière balle ou de vider complètement le canal. En activant l'éjecteur de balles, la pression dans le canal de pressage est réduite sur une valeur réglable. En fonction de la récolte, l'éjection de balle est simplifiée par une pression résiduelle restante. En mode automatique, l'éjecteur de balles réalise automatiquement plusieurs cycles.

Au démarrage du pressage, le mode manuel est toujours présélectionné avec une pression de 50 bars. Ce mode doit permettre dans un premier temps de remplir le canal de pressage en matière récoltée, avant de passer au mode automatique. Bien entendu le conducteur peut presser sur une valeur fixe entre 0 bar et 180 bars, mais dans ce cas la régulation automatique de la force de pressage est désactivée.

Le conducteur sélectionne sur le terminal une densité entre 0 % et 100 %. La pression hydraulique dans le canal de pressage est ensuite automatiquement adaptée par la régulation de force de pressage. Même si les conditions sont hétérogènes, les balles sont pressées de façon régulière et homogène.

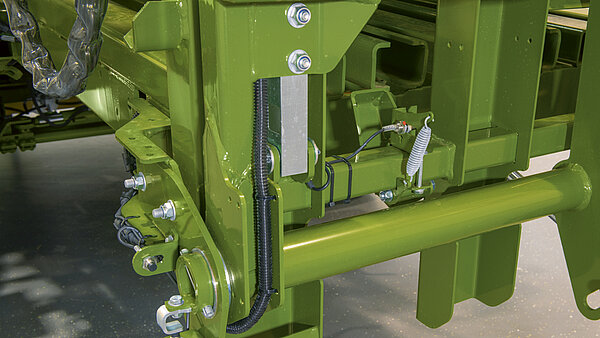

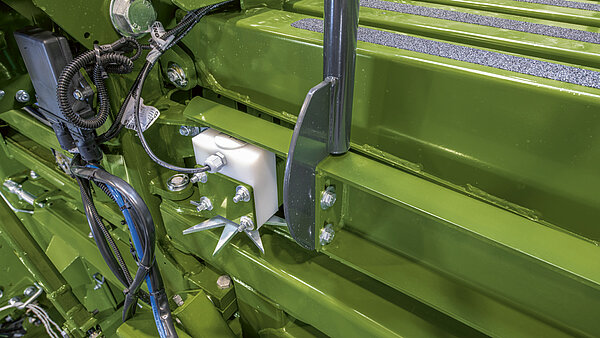

KRONE installe de série sur la BiG Pack la mesure électronique de longueur de balles au moyen d’une roue étoile. Celle-ci est positionnée au centre du canal de pressage et protégée des corps étrangers et des saletés par un recouvrement latéral.

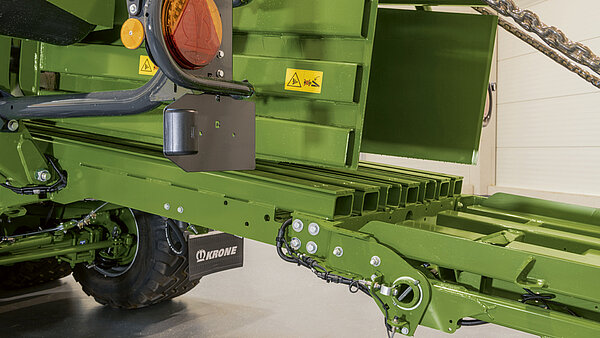

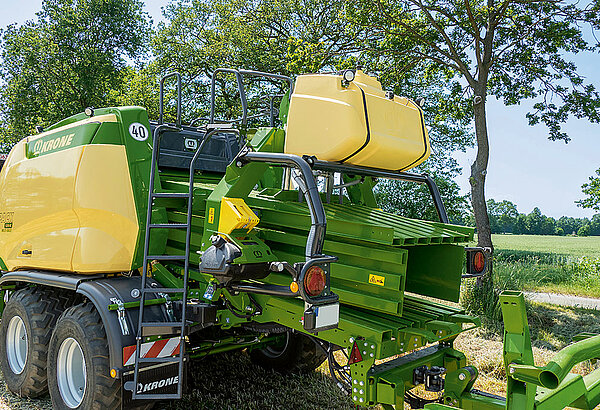

La BiG Pack est équipée d’une robuste extrémité de châssis intégrant une console d’attelage qui permet d'atteler un groupeur de balles. Départ usine, la machine est disponible avec différentes rampes d'éjection et également en version "BaleCollect ready".

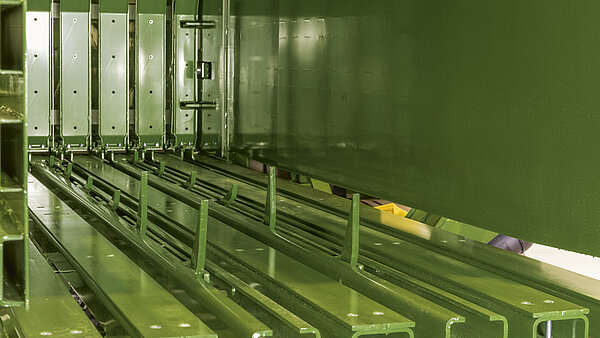

Le canal de pressage est désormais rallongé de 20 % soit 3,60 m et tous les modèles sont équipés d'un volet supérieur sur toute la largeur. La BiG Pack 1290 HDP intègre dans sa partie avant des plaques d'usure supplémentaires, équipées en standard. Ainsi la forme et la densité des balles est optimale et l'usure minime. Jusqu’à six vérins hydrauliques largement dimensionnés actionnent les volets supérieurs et latéraux.

• Sécurité d'utilisation élevée grâce à la technologie double noueur
• PowerClean ­KRONE équipé en standard Avec surpression contre les saletés
• Graissage centralisé en standard
• Longévité élevée

Lorsque les balles sont ultra compressées, la technologie doubles noueurs est indispensable. Durant le pressage, la ficelle supérieure et celle inférieure sont amenées lâches et mises en place, uniquement durant le nouage, brièvement dans le noueur. Une sollicitation nettement plus faible du dispositif noueur et de la ficelle assurent une sécurité d'utilisation et une fiabilité maximales.

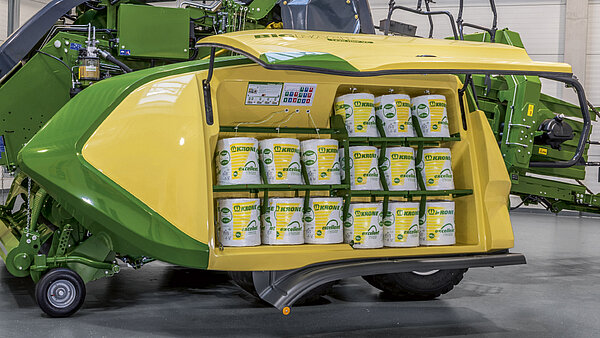

En plus des boîtes à ficelle principales, KRONE est le seul constructeur à proposer en option deux boîtes à ficelle supplémentaires à l'arrière de la machine. Elles peuvent loger en tout six rouleaux de ficelle de 15 kg et donc prolonger nettement la journée de travail, avec environ 250 à 300 balles de plus.

Le design, mais aussi la fonctionnalité des boîtes à ficelle ont été nettement améliorés. La boîte à ficelle fait partie intégrante du capot latéral, elle est atteinte sans outils par un volet supplémentaire. La poussière et les saletés sont ainsi efficacement éloignées. 15 rouleaux de ficelle par côté sont reliés entre-eux de façon logique. En plus des rouleaux de 11 kg, KRONE propose également des rouleaux de 15 kg qui augmentent considérablement le nombre de balles liées.

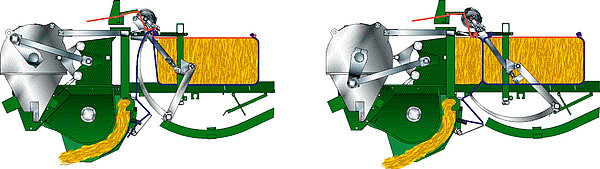

Durant le processus de pressage, une ficelle supérieure et une ficelle inférieure sont amenées sur la balle ; elles sont respectivement nouées entre-elles au début (noeud de départ 1) et à la fin (noeud de fermeture 2) de la balle respective. La ficelle inférieure est amenée par le biais d’un système tendeur à travers l’aiguille ; elle entoure le fond et les deux extrémités latérales de la balle. La ficelle supérieure est amenée directement à la balle, par le biais d’un système tendeur, et ferme le côté supérieur de la balle. Ce système garantit un fonctionnement de la machine avec une force de pressage maximale, quels que soient les végétaux récoltés.

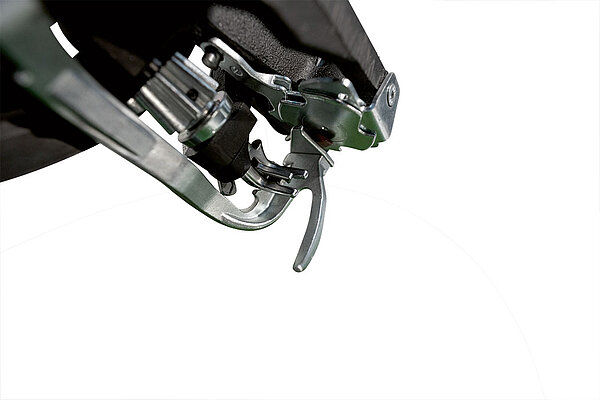

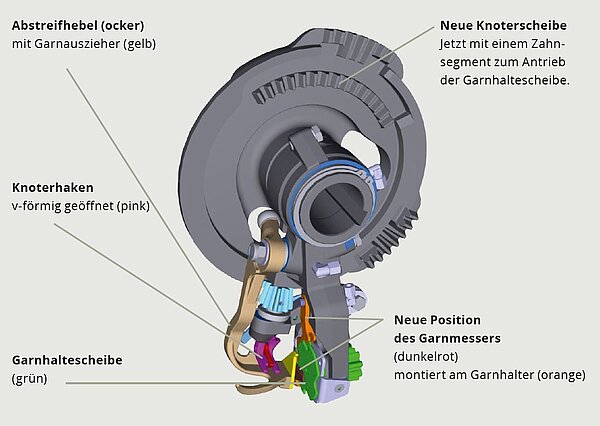

Le noueur en V ­KRONE doit son nom à l'ouverture en V du crochet noueur qui permet de tirer vers le bas la boucle du deuxième nœud formé comme un nœud coulant. Le fragment de ficelle du double noueur, normalement inhérent au système, est ainsi inséré dans le nœud de départ de la balle en tant que boucle, augmentant la stabilité, et il ne reste pas sur la balle.

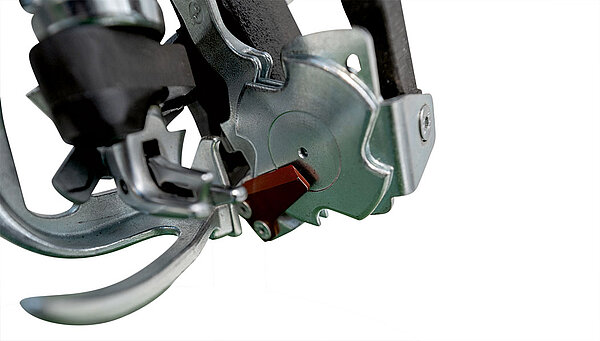

Le couteau occupe une nouvelle position directement devant la poulie de maintien de ficelle. La rotation du disque de retenue de la ficelle entre les deux cycles du crochet du noueur permet de tirer les brins de ficelle à travers le couteau et de les séparer. Le levier de raclage pousse avec précision le nœud du crochet du noueur.

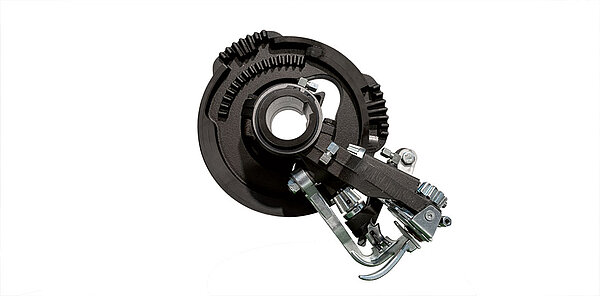

Le disque de maintien de la ficelle et le crochet du noueur sont commandés par le contour et la segmentation modifiés du disque de noueur. Par rapport au noueur double Deering traditionnel, on remarque la suppression du deuxième segment denté pour le disque de maintien de la ficelle.

Le noueur en V travaille avec une fiabilité extrême et pratiquement sans usure, selon le système du double noueur Deering. Le résidu de ficelle inhérent au système n'est plus libéré comme dans le passé, mais tiré sous forme de boucle dans le deuxième nœud (nœud de départ) pour renforcer la stabilité.

• Empêche éfficacement les dépôts avant qu'ils se forment
• Entraînement hydraulique pour une puissance de nettoyage maximale
• Nettoie efficacement autour des noueurs, sur les côtés de la machine jusqu'à l'essieu
• Un maximum de confort et de sécurité

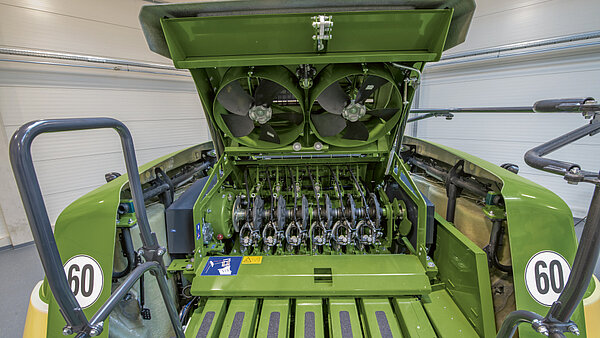

Avec le nettoyage partiel de la machine PowerClean en option, KRONE ouvre des voies totalement nouvelles. Une surpression sur la table des noueurs empêche les saletés de se déposer. L'air dérivé vers le bas derrière les boîtes à ficelle nettoie efficacement les côtés de la machine jusqu'à l'essieu. Ce système vous permet de conserver la presse propre, sans avoir à faire quoi que ce soit et vous roulez en toute sécurité sur routes et dans les champs.

En position fermée, l'ensemble de la table des noueurs est recouverte par un capot en matière synthétique. Les noueurs sont protégés au mieux des influences extérieures

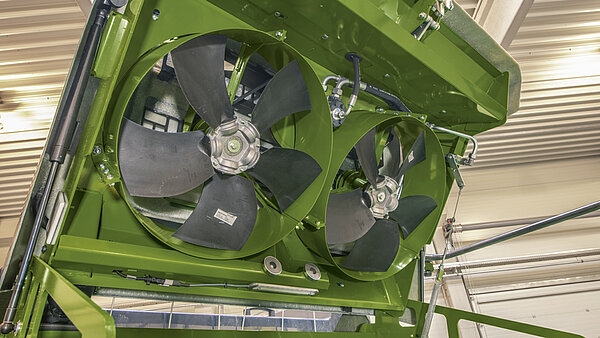

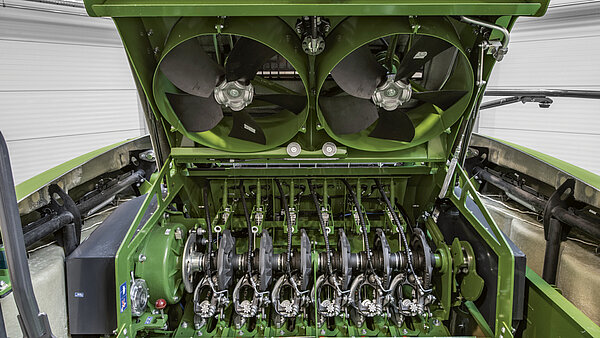

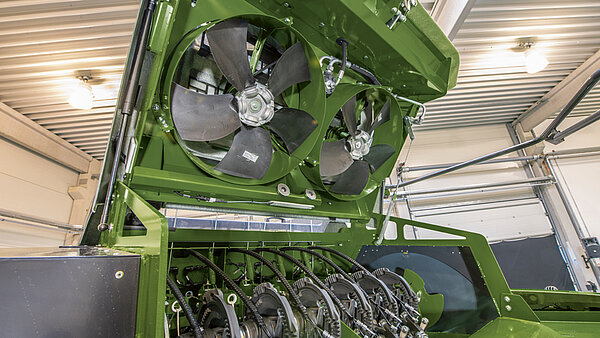

Deux grandes turbines brassent l'air depuis l'arrière sur la table des noueurs. Grâce à la surpression dans la zone des noueurs, les dépôts n'ont aucune chance de se former. Ainsi, aucun matériau ne parvient dans le canal de pressage et ne provoque de salissures à cet endroit. L'air dérivé nettoie avec efficacité la zone derrière la boîte à ficelle.

Grâce au système hydraulique embarqué, l'unité bénéficie d'un puissant entraînement dès que la prise de force est connectée. L'unité de nettoyage à air comprimé n'est plus nécessaire, réduisant ainsi fortement les exigences vis-à-vis du tracteur

L'unité complète est pivotée facilement et sans outil et offre ainsi un accès privilégié aux noueurs. En pivotant, les roues de turbines sont automatiquement déconnectées.

• Jusqu'à 9 balles individuelles dans une grande balle
• Petites balles de 0,30 m à 1,35 m de Long
• Rendement élevé dans le champ
• Manipulation simple grâce aux petites balles

Grâce au système MultiBale en option, la BiG Pack 1270 devient une véritable machine aux talents multiples. Les grandes balles dans le champ permettent un transport ultra efficace, même sur les grandes parcelles. Les petites balles peuvent ensuite être déplacées facilement et divisées pour l'affouragement lorsqu'aucune technique de chargement n'est disponible. Grâce au procédé MultiBale, KRONE vous propose un système unique qui vous permet de vous démarquer de vos concurrents et d'élargir votre clientèle.

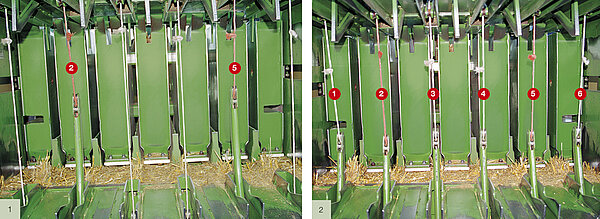

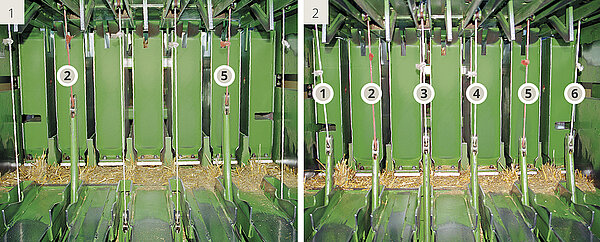

En mode MultiBale, deux noueurs nouent les petites balles, les autres noueurs nouent l’ensemble de la balle. C’est le balancier d’aiguille divisé qui rend cette procédure possible. Grâce à un cliquet piloté, les deux balanciers d’aiguille sont accouplés ou désaccouplés. Comme le double noueur peut travailler uniquement lorsque la ficelle est guidée, les ficelles passent sans être touchées sous les noueurs. Les petites balles sont seulement liées par deux ficelles (1). A la fin du processus de pressage, les deux balanciers sont automatiquement couplés, la ficelle est de nouveau amenée à tous les noueurs (2). La grande balle cubique est ensuite liée.

Durant le travail dans le champ, le conducteur règle depuis la cabine du tracteur, par le biais du terminal, le nombre de balles souhaité. En plus de la longueur globale de la grande balle, il sélectionne le nombre de petites balles. Les petites balles sont maintenues par respectivement deux ficelles, la balle entière par quatre ficelles. Naturellement vous pouvez aussi travailler de façon conventionnelle. Ensuite la grande balle cubique est entourée de six ficelles.

Jusqu’à neuf balles individuelles liées dans une grande balle : le procédé MultiBale qui a été récompensé par un prix, simplifie durablement les manipulations des balles dans le champ et à la ferme. Les petites balles ont une longueur de 0,30 à 1,35 m et sont déplacées sans technique coûteuse. Bien entendu, il est aussi possible de presser des grandes balles conventionnelles jusqu'à 2,70 m de long.

• „Timon renforcé avec charge d'appui maximale autorisée de 3 t
• Nouvel essieu tandem renforcé BPW jusqu'à 60 km/h maxi (en fonction de la réglementation en vigueur)
• „En option pneus de 26,5 pour machines avec mécanisme de coupe Pour une demande de puissance réduite et une pression au sol encore plus faible, notamment dans des conditions difficiles

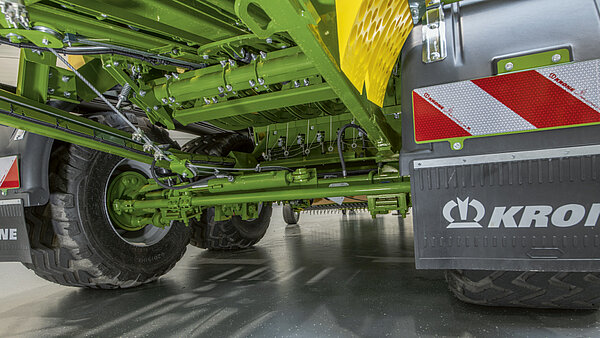

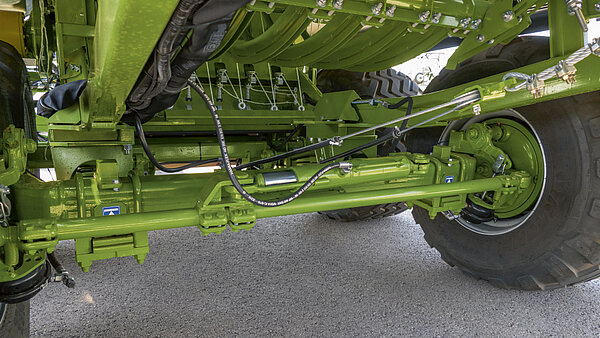

• L'unité d'essieux boogie BPW, spécialement conçue pour la BiG Pack,  offre un confort de conduite exceptionnel grâce à ses ressorts paraboliques

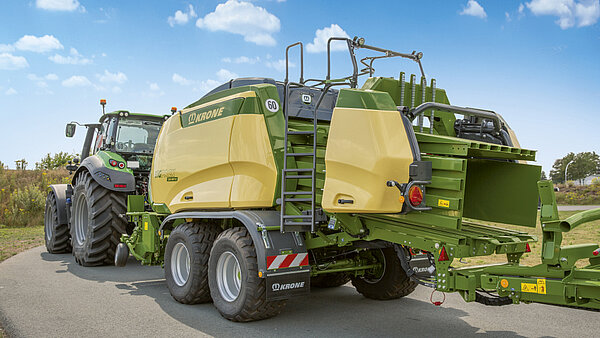

Peu importe que cela soit dans les champs ou sur route – avec la BiG Pack KRONE, les
déplacements sont sûrs et confortables. Et ce notamment grâce à l'essieu tandem, au
choix fixe ou suiveur, qui permet des vitesses maximales jusqu'à 60 km/h (en fonction de la
réglementation en vigueur).

La maintenance de l'essieu directeur est aussi nettement plus confortable. Ainsi tous les points de lubrification sont branchés sur le système de lubrification centralisé, avec un intervalle de lubrification < 50 h. Outre un gain de temps lors de la maintenance quotidienne, la poussière et les saletés sont éloignées en permanence des points de graissage.

En option, toutes les BiG Packs peuvent être équipées de pneus aux dimensions 500/60 R22,5, 600/50 R22,5 ou 620/50 R22,5. Nous utilisons bien sûr des pneus radiaux haut de gamme. Le diamètre des pneus est le même pour toutes les variantes, seule la largeur varie. En complément, nous proposons aussi des pneus de 26,5 pouces dans les dimensions 620/55 et 710/50 pour les machines à mécanisme de coupe. Ces pneus améliorent la manoeuvrabilité et réduisent la pression au sol, en particulier quand les conditions sont compliquées.

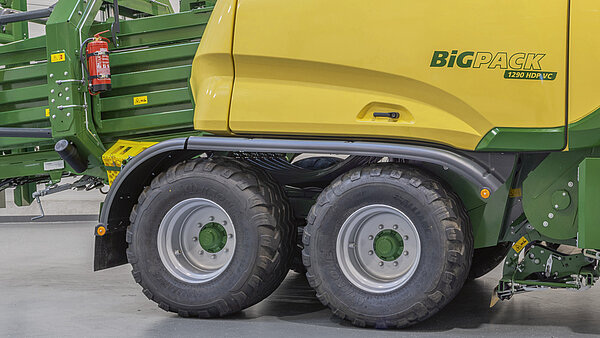

Avec l’essieu tandem sous forme boggie avec suspension, la BiG Pack progresse très régulièrement, même à 60 km/h (en fonction de la réglementation en vigueur) et limite la fatigue du conducteur et de la machine. Grâce aux roues arrière suiveuses, la machine maîtrise parfaitement les virages et préserve la précieuse couche herbacée. En marche arrière ou à des vitesses de marche avant élevées, l'essieu directeur est automatiquement réglé rectiligne et verrouillé hydrauliquement.

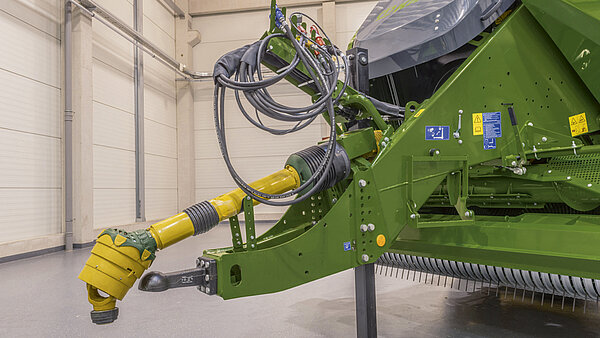

L'attelage et le dételage de la machine au tracteur sont nettement facilités, en particulier lors de l'utilisation d'une boule d'attelage de 80, par la béquile hydraulique en option. Celle-ci est à double effet et elle est alimentée en huile directement par l'hydraulique du tracteur. Une béquille mécanique est aussi disponible en option.

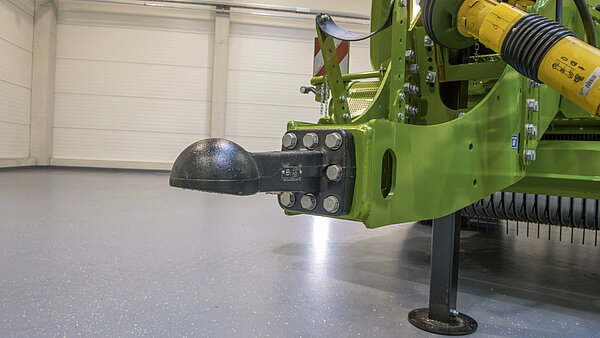

En option, toutes les BiG Packs peuvent être équipées d‘une boule d‘attelage de 80. Pour une utilisation avec barre d‘attelage, KRONE propose également l‘attelage Hitch par boule ou par oeillet. En standard, les accouplements sont branchés sur les lubrifications centralisées.

Au choix, toutes les BiG Pack peuvent être attelées sur la position haute ou basse. Le timon modulaire, conçu pour une charge d'appui jusqu'à trois tonnes, permet les deux positionnements. Grâce à la forme compacte et au support d'attelage de l'arbre à cardans monté sur différentes positions, les trajets d'arbres à cardans sont toujours optimaux. Des protections sont disponibles en option pour protéger les pneus du tracteur, surtout lorsque les virages sont serrés. Différents systèmes de couplages sont disponibles pour une utilisation dans le monde entier.

• Ecrans tactiles couleurs haute résolution et confort exceptionnel
• Grâce au standard ISOBUS, les terminaux de commande ­KRONE des presses à balles cubiques BiG Pack peuvent aussi être utilisés pour toutes les machines compatibles ISOBUS
• Associée à un tracteur compatible ISOBUS, la BiG Pack KRONE peut aussi être pilotée par le biais du terminal du tracteur
• Pour un pilotage aisé, des pavés de touches sont logés directement sur la machine et facilitent le nettoyage et la maintenance .

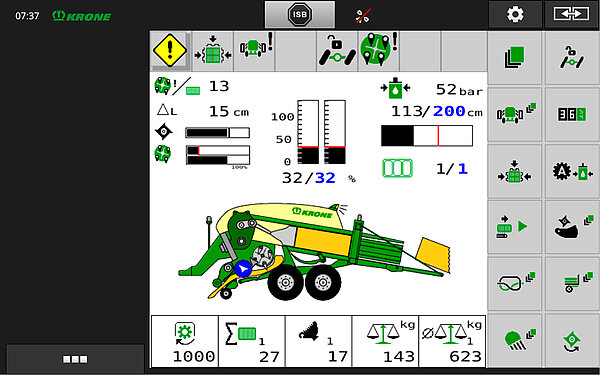

Avec le terminal DS 500 KRONE, vous disposez déjà d'un écran couleurs tactile confortable qui vous permet de piloter toutes les fonctions importantes de la machine. Les terminaux ISOBUS CCI 800 et CCI 1200 offrent un confort maximal ; ils peuvent être utilisés simultanément pour le pilotage de la machine et comme écran de caméra.

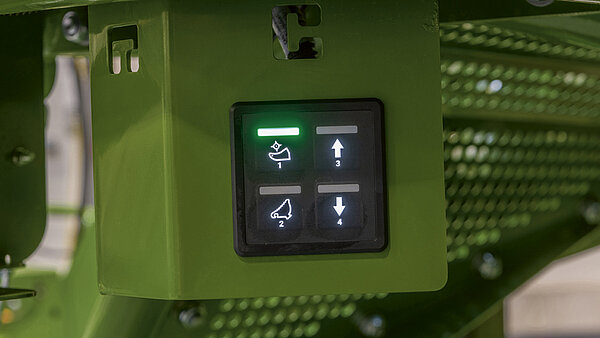

Des touches BUS directement sur la machine permettent de piloter le mécanisme de coupe, l'ouverture des boîtes à ficelle, la rampe et l'éjecteur de balles, ainsi que l'éclairage à LED de travail et de maintenance. L'éclairage LED des touches vous fournissent un message visuel de l'activation des différentes fonctions.

Toutes les machines KRONE, compatibles ISOBUS, peuvent aussi être pilotées directement par le biais du terminal du tracteur compatible ISOBUS. Il vous suffit de brancher un câble et vous retrouvez l’interface utilisateur habituelle sur le terminal du tracteur. D‘autres unités, telles que le joystick CCI A3 peuvent encore faciliter le pilotage de la machine en fonction du tracteur.

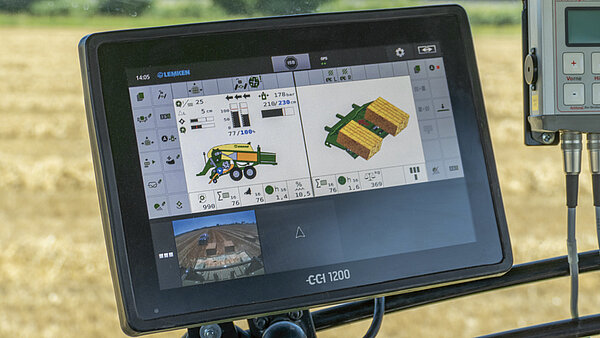

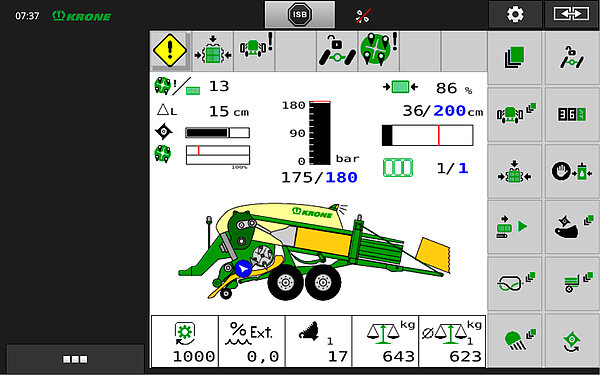

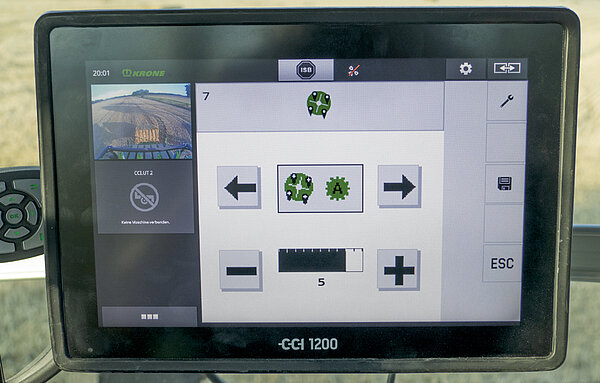

Le terminal CCI 1200 compatible ISOBUS avec son écran tactile 12 pouces, vous permet d‘afficher en permanence deux terminaux universels (UT) sur un seul écran. Vous pouvez ainsi piloter par ex. une BiG Pack, un groupeur de balles et une image de caméra au moyen d‘un seul terminal et un seul écran suffit. Vous faites des économies et bénéficiez d‘une meilleure vision panoramique dans la cabine. Vous pouvez également faire représenter sur l‘écran haute résolution aux couleurs intenses, les fonctions sous forme de Mini-Affichage.

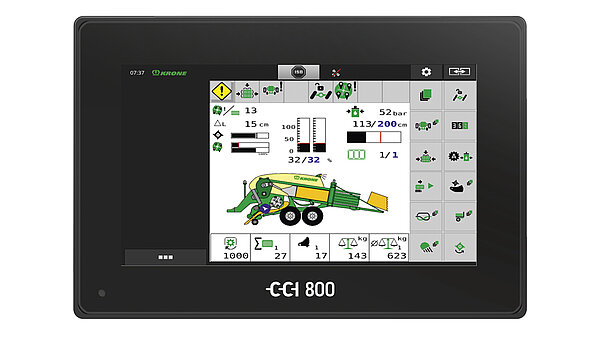

Le terminal CCI 800 compatible ISOBUS avec son écran tactile 8" sert au pilotage de la machine et simultanément à l'affichage de l'image de caméra, afin de permettre par exemple la visualisation d'une remorque. Cette fonctionnalité économise des frais et permet une vision panoramique optimale. Vous pouvez également faire représenter sur l‘écran haute résolution aux couleurs intenses, les fonctions sous forme de Mini-Affichage.

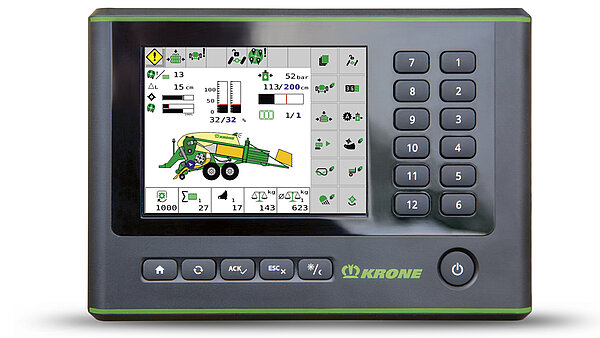

Le terminal compact DS 500 est doté d'un écran couleurs de 5,7" et permet un pilotage clair et simple de la machine. Le pilotage se fait au choix par les douze touches de fonction ou par l'écran tactile ou par le bouton à l'arrière du terminal.

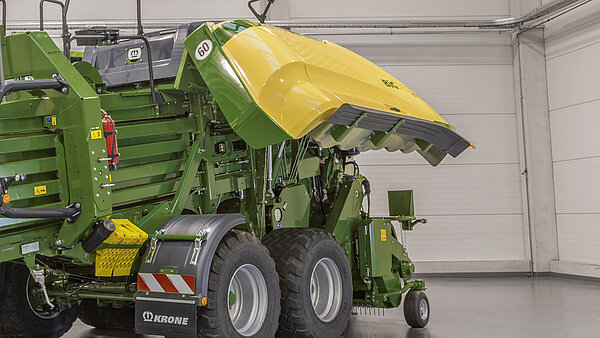

• Ouverture et fermeture hydrauliques des capots latéraux pour un remplissage confortable de la réserve de ficelle et un accès optimal pour les travaux de maintenance et de réparation.
• „Graissage centralisé pour permettre des intervalles de maintenance plus espacés et un temps d'entretien réduit
• Bac d'eau supplémentaire, distributeur de savon compris pour se laver les mains sur place

Les maintenances régulières sur la machine augmentent la fiabilité et la longévité de votre BiG Pack. Dans ce but, KRONE a conçu un concept novateur qui permet l'ouverture et la fermeture hydraulique des capots latéraux pour les travaux de maintenance et de réparation et le remplissage de la réserve de ficelle. A l'ouverture et à la fermeture des boîtes à ficelle, les espaces de travail sont automatiquement éclairés par des projecteurs à LED, ainsi vous bénéficiez toujours d'une vue d'ensemble, de jour comme de nuit.

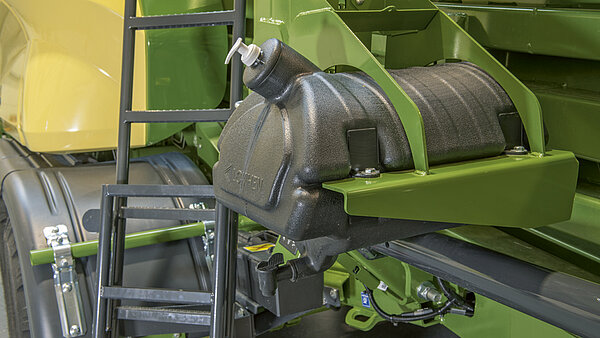

Un bac à eau supplémentaire, logé à l'arrière de la machine, avec distributeur de savon permet, même après une courte intervention sur la machine, de ne pas retourner au tracteur avec les mains sales.

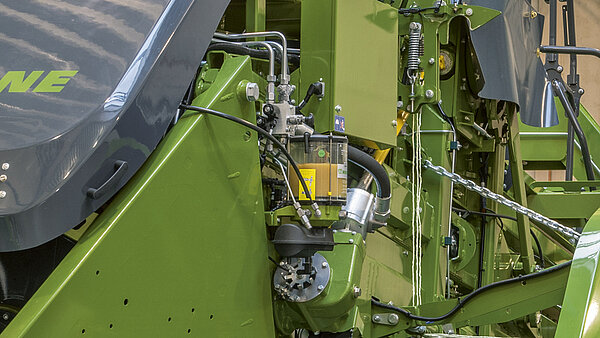

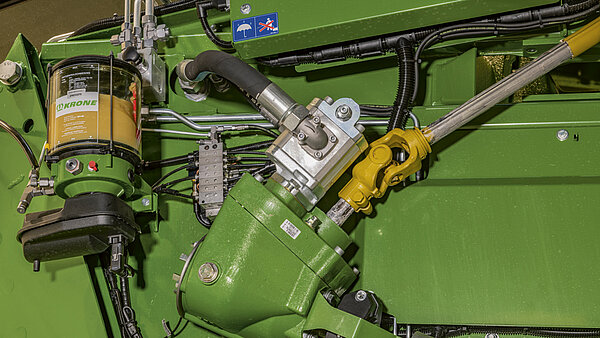

Le graissage centralisé, doté d‘une réserve de graisse largement dimensionnée, permet des intervalles de maintenance plus espacés et un temps d'entretien réduit. La réserve est logée à l'avant, sous le capot latéral gauche à l'abri des rayons UV.

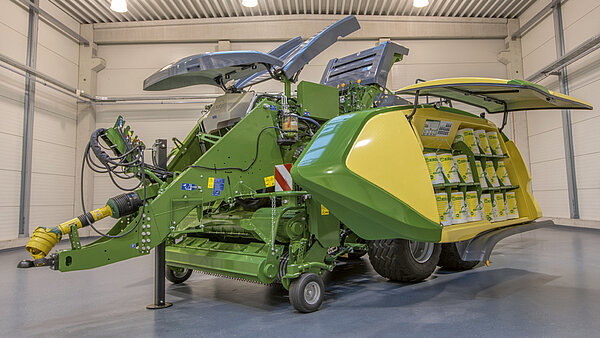

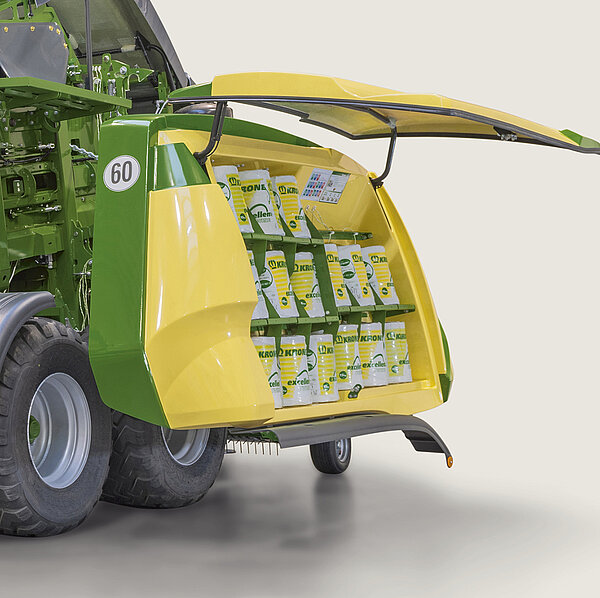

Les boîtes à ficelle intégrées dans les capots latéraux sont ouvertes hydrauliquement pour les remplir de rouleaux de ficelle. Une fois la hauteur optimale atteinte, les volets de boîte à ficelle sont ouverts facilement et sans outil. Sur cette position, les rouleaux de ficelle sont bien accessibles et faciles à remplacer.

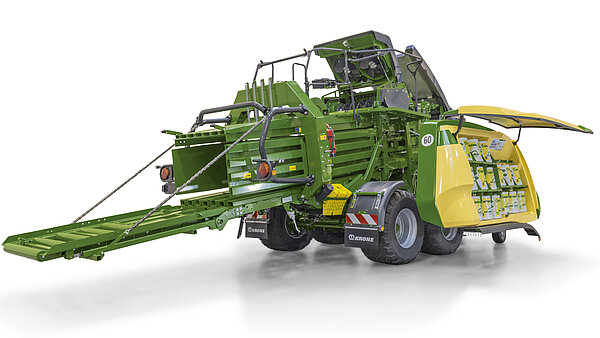

Pour les travaux de maintenance et de réparation, toutes les pièces machine doivent être bien accessibles. Pour ce faire, les capots latéraux de la BiG Pack sont ouverts si besoin directement sur le terminal, depuis la cabine du tracteur, ou sur le pavé de touches à l'arrière de la machine, pour permettre de travailler confortablement à hauteur d'homme et avec une marge de manœuvre suffisante.

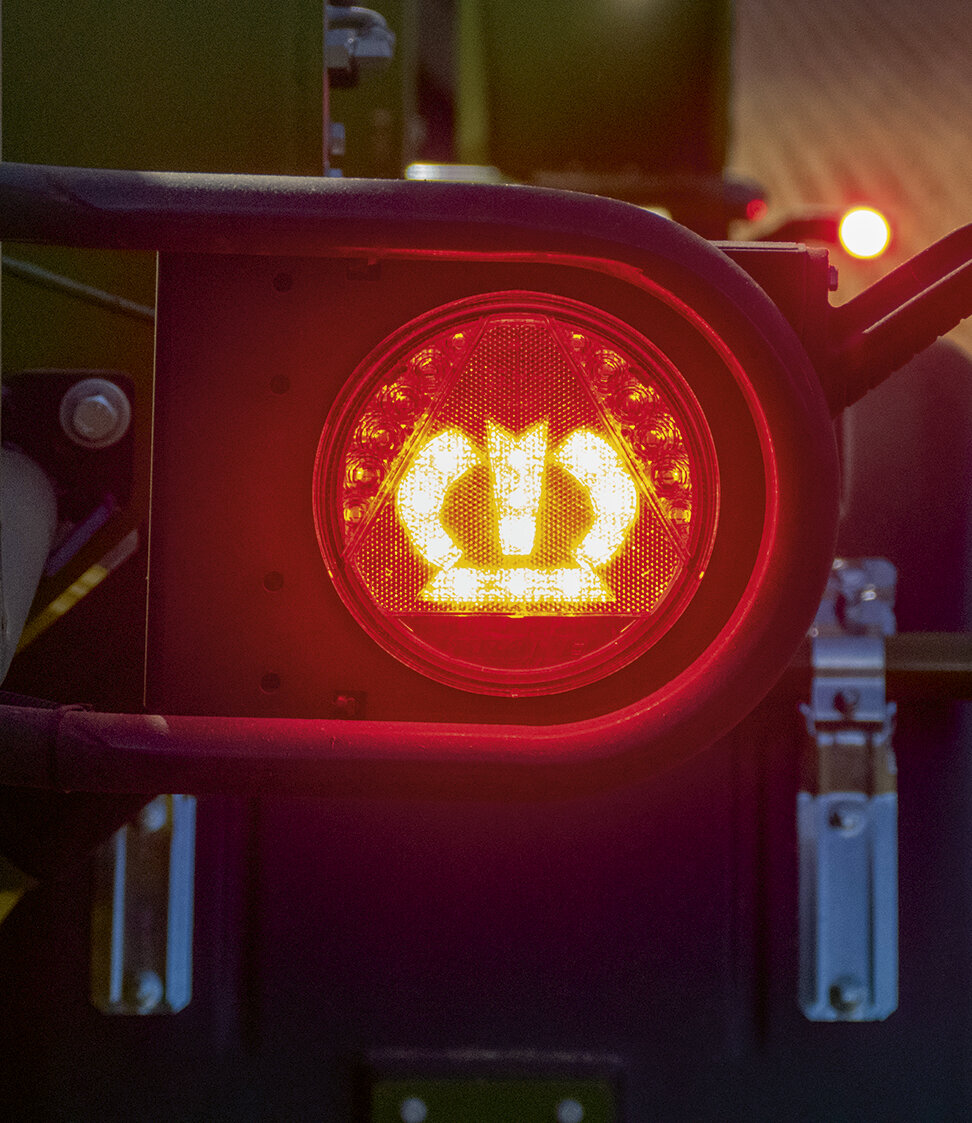

• Eclairage à LED en standard pour une maintenance facile de la machine dans la zone des boîtes à ficelle et des noueurs
• Eclairage à LED supplémentaire en option pour un confort de chantier maximal, même durant les longues journées de travail.
• Phares de travail à LED en option pour une visibilité optimale dans le champ
• Différents packs d'éclairage sont disponibles pour une adaptation individuelle

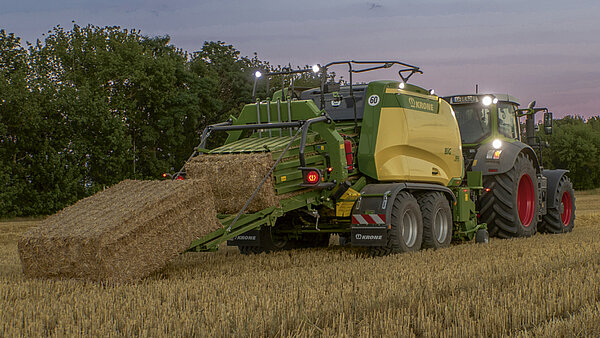

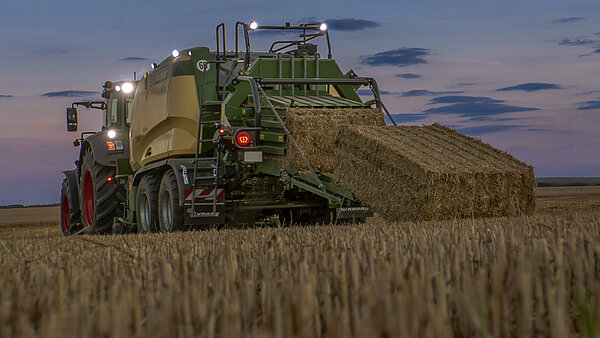

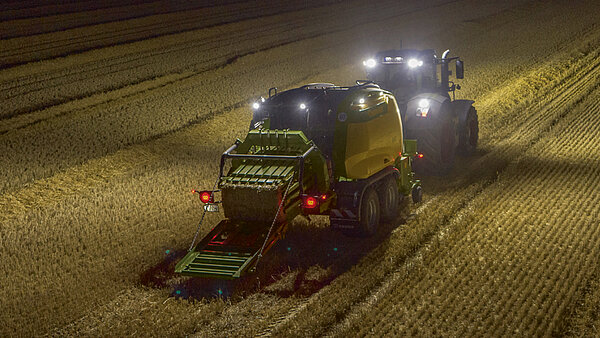

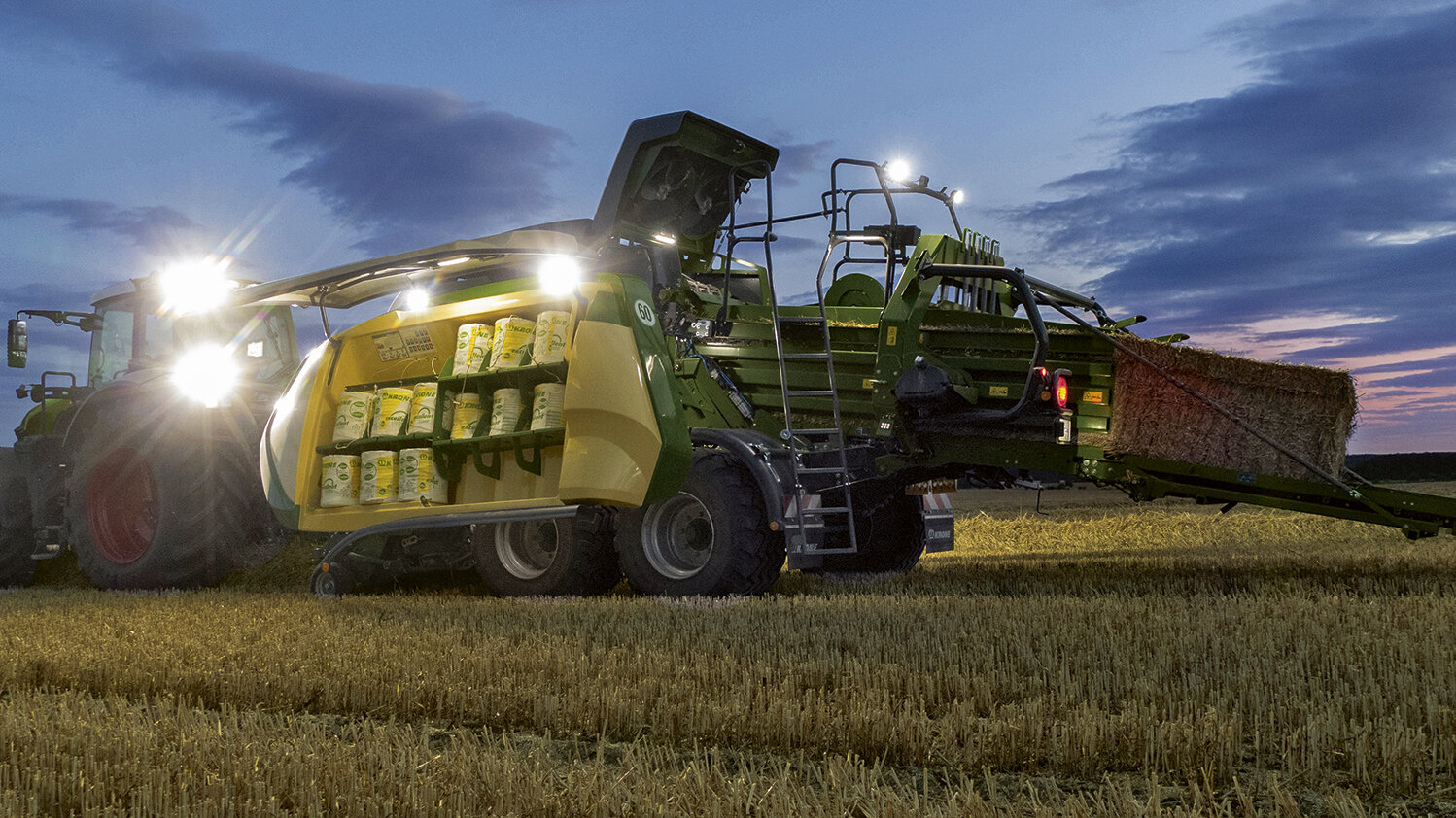

Transformez la nuit en jour ! ­KRONE propose pour la BiG Pack plusieurs packs d'éclairage, afin que vous puissiez adapter votre presse en fonction de vos besoins. De série, l'éclairage de maintenance à LED est intégré dans les boîtes à ficelle, au-dessus des aiguilles et dans le capot des noueurs. Un autre éclairage de maintenance à LED et des phares de travail à LED sont proposés en option.

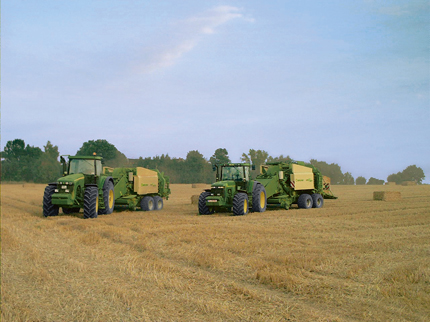

• Précurseur en matière de technique de presse « High Density »
• Densité de pressage maximale et manipulation optimale
• Efficacité encore supérieure en termes de logistique de la paille

Aujourd’hui une presse à balles cubiques sur dix vendue dans le monde est une presse KRONE BiG Pack 1290 HDP. Elle fournit des balles cubiques ultra compressées aux dimensions 120 x 90 cm.

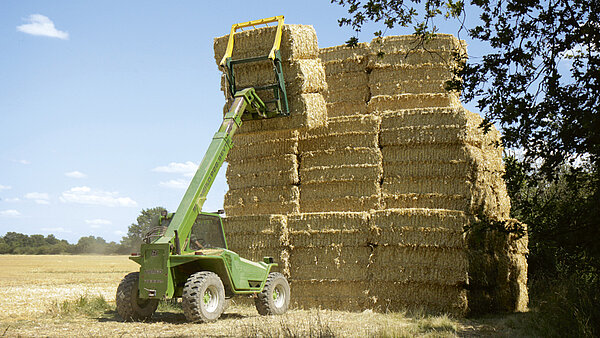

2003: KRONE se demande comment optimiser encore mieux le commerce de la paille. KRONE considère que la solution d’une logistique de paille encore plus efficace réside dans une nette augmentation de la densité des balles. L’idée d’une presse « Très haute densité » (HDP) est née.

La rentabilité de la récolte du fourrage et les gains issus du commerce de la paille dépendent fortement des coûts de récolte, de transport et de stockage. C’est là que KRONE se positionne avec le système HDP. En effet avec une densité de balles jusqu‘à 25% supérieure, vous réduisez les coûts inhérents. La commercialisation professionnelle de la paille devient plus intéressante. La BiG Pack HDP devient la garante de votre succès. La compétence se rentabilise.

Avec un rendement de paille de 4 t/ha et un poids de balles de 500 kg, vous avez deux balles en moins à charger par hectare en comparaison avec une presse à balles cubiques courante et des balles de 400 kg. Malgré l’utilisation de ficelles de qualité supérieure – KRONE recommande l‘excellent HDP Strong² KRONE – les frais de ficelle sont réduits de façon significative grâce à une densité de pressage 25% plus élevée.

• „ Economie de temps et de frais de chargement des balles cubiques
• Suivi optimal grâce au timon télescopique
• Différents modes de dépôts en adéquation avec les étapes de travail suivantes
• Dispositif de pesée intégré de série
• Efficacité et respect du sol

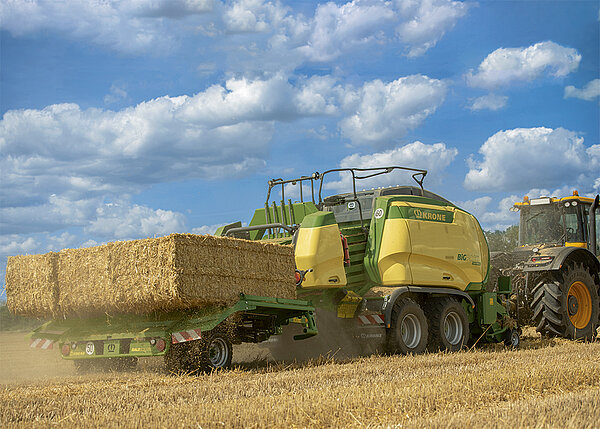

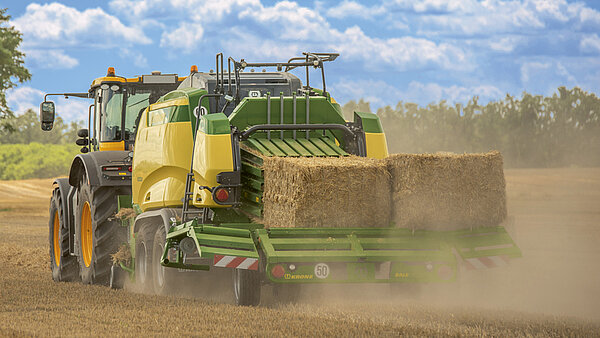

Durant le pressage, BaleCollect KRONE regroupe jusqu’à trois balles cubiques de 120 cm de large. Grâce à différents modes de dépôt, les balles peuvent être déposées dans le champ en adéquation avec les opérations ultérieures. Les temps de récupération et chargement après le pressage sont ainsi considérablement réduits, de même que les passages et la compression du sol.

La chaîne d‘opérations qui suit requiert différentes variantes de dépose. BaleCollect permet de sélectionner cinq modes de dépose différents. Si toutes les balles doivent être déposées en tournière ou à proximité, on utilise les modes "3 balles" ou "3 balles + 1". S’il faut par contre enrubanner des balles d’ensilage, les modes "2 balles ensemble" ou "2 balles séparées" feront partie du premier choix. Selon le mode d‘enrubannage des balles en pack double ou si l’enrubanneuse doit réceptionner elle-même les balles. Naturellement les balles peuvent aussi être poussées à tout moment manuellement en appuyant sur une touche. Grâce à la commande GPS, une dépose sur un maximum de cinq lignes A-B est désormais aussi possible. La dépose des balles est ainsi encore plus homogène et confortable.

La plate-forme de BaleCollect offre une capacité de trois balles au maximum, pour une largeur de canal de 120 cm. Dès que les balles quittent le canal de pressage, elles sont poussées vers la droite ou la gauche par la barre de poussée de façon à libérer la place pour la balle suivante. Une fois le mode de dépose défini atteint, les balles sont automatiquement dégagées de la plateforme par le pousseur.

• Réservoir de 400 litres monté derrière le timon sur le canal de pressage.
• Unité de pompe compatible avec d'autres machines intégré dans un caisson étanche à la poussière, bien accessible sur le timon
• Ajout de différents taux de dosage directement au-dessus du pick-up pour une meilleure répartition
• Différents modes de service pour un dosage extrêmement précis et une qualité exceptionnelle du fourrage
• Maintenance et manipulation ultra simples

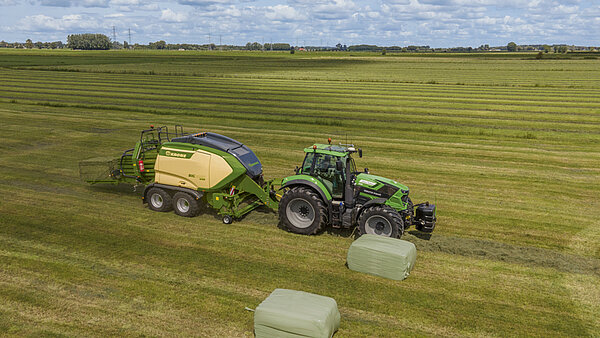

Peu importe qu'il s'agisse d'ensiler ou de conserver – avec le système de dosage d'additif d'ensilage en option, mais totalement intégré, votre BiG Pack de la 5ème génération offre une polyvalence encore renforcée. Si la teneur en humidité de la récolte n'est pas atteinte, ou simplement si vous souhaitez améliorer nettement le processus d'ensilage dans les balles d'ensilage, ce système représente l'équipement idéal.

Le système de dosage, totalement intégré dans le terminal de commande de la BIG Pack, s'utilise sous différents modes. Qu'il s'agisse d'un taux de dosage fixe (l/min), d'un taux de dosage dépendant du débit (une goulotte de pesée en option est nécessaire), d'un taux de dosage dépendant de l'humidité en trois étapes (un dispositif de mesure de l'humidité en option est nécessaire) ou d'un débit en pourcentage, toutes les valeurs peuvent être réglées facilement et confortablement dans le sous-menu.

L'additif d'ensilage/de conservation est pulvérisé dans le flux de récolte directement au-dessus du pick-up à l'aide de deux buses à jet plat par conduite. Comme il est possible de combiner différents calibres de buses, les débits de dosage peuvent être très variés. Les supports de buses s'ouvrent sans outil pour faciliter l'entretien.

L'unité de pompe avec le filtre et les vannes est intégrée à l'abri de la poussière dans le caisson de pompe sur le timon. Elle est déposée sans outil en quelques manipulations pour la stocker à l'abri du gel durant l'hiver par exemple. Des fonctionnalités utiles, telles qu'un raccord d'air comprimé pour vider les conduites ont également été intégrées, tout comme un drainage correct du caisson de la pompe. Pour les travaux de maintenance, la pompe peut être connectée en appuyant sur un bouton.

Le réservoir spécialement conçu pour la BiG Pack offre, derrière le canal de pressage, une capacité de 400 litres d'additifs d'ensilage ou de conservation. Le capteur électrique de niveau de remplissage vous indique en permanence le niveau de réserve. Le remplissage se fait soit par la grande ouverture de remplissage avec tamis, soit par la conduite montante située sur le côté, à l'arrière de la machine.

• „Mesure de l’humidité totalement intégrée dans le canal de pressage
• Dispositif de pesée totalement intégré dans la rampe de déchargement
• Système de caméras pour la sécurité en marche arrière
• Boîtes à ficelle supplémentaires à l’arrière de la machine
• Système de dosage d'additif d'ensilage pour optimiser la qualité du fourrage

Avec l’équipement complémentaire en option, vous pouvez encore faire évoluer votre presse et configurer ainsi le travail de façon encore plus agréable. Grâce à la mesure d’humidité et à la rampe de déchargement intégrant un système de pesée, vous êtes toujours informés avec une précision maximale du résultat de votre travail. Grâce aux phares de travail à LED et à la caméra de recul, vous conservez toujours une vue d‘ensemble.

KRONE SmartBale affiche toutes les balles rondes et rectangulaires déposées sur une carte des balles. Indépendamment de l'équipement de la presse, l'application SmartBale fournit des informations supplémentaires telles que l'humidité, le poids, les dimensions et l'état coupé ou non de la matière récoltée. Les balles humides sont identifiées en rouge, de sorte à être facilement repérables et stockées séparément.

Avec Smart Telematics KRONE, vous visualisez en permanence les données de votre machine. La progression du travail est toujours immédiatement visible en tant que gestionnaire, sans avoir à appeler le conducteur. Des cartes de balles claires et des informations détaillées pour chaque balle documentent au mieux le résultat du travail qui peut être transformé en quelques clics en rapports pdf simples.

Le boitier de télémétrie SmartConnect KRONE représente la base technique pour l'ensemble du monde de gestion des données des machines KRONE. Peu importe que vous privilégiez l'échange des données avec l'Agrirouter, les fonctions du Smart Telematics KRONE ou seulement les licences de logiciel via les E-Solutions – SmartConnect KRONE est la base idéale et utilise, grâce à la carte SIM multiréseaux, le meilleur réseau pour l'emplacement actuel. KSC fait déjà partie de l'équipement standard de la BiG Pack.

Avec sa technique d'image dernier cri, la nouvelle caméra numérique permet des images très nettes, même avec une luminosité difficile. Grâce au grand angle à 120° et à une construction robuste, le champ de vision est nettement amélioré sur la BiG Pack, ce qui facilite la surveillance des opérations et accroît la sécurité pour les manœuvres. Parfait en combinaison avec les terminaux CCI ou avec le moniteur7" – pour un excellent contrôle dans toutes les situations.

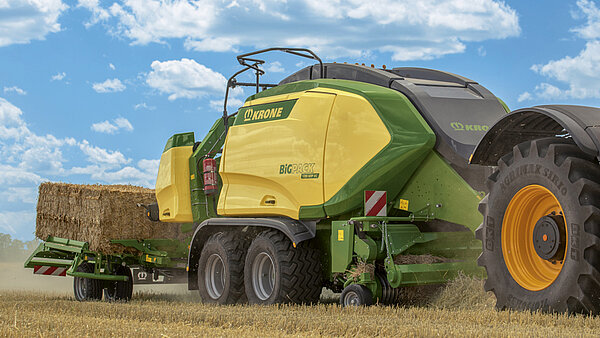

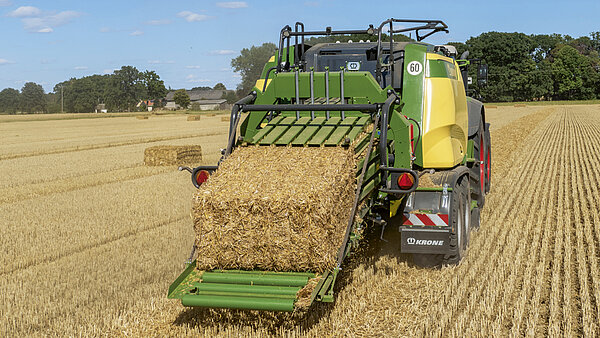

Vous souhaitez savoir en permanence si les exigences de poids de votre clientèle sont satisfaites ? Alors la rampe de déchargement en option avec balance intégrée est exactement ce qu’il vous faut. Le poids de chaque balle est affiché sur le terminal, mais également le poids total des balles pressées.

Grâce au dispositif de mesure d’humidité en option, intégré à l'avant du canal de pressage, vous êtes toujours informé de l’état actuel de la récolte pressée. Les données sont lisibles sur l’écran dans la cabine du tracteur. Si l’une des valeurs de seuil prédéfinie est dépassée, vous en êtes automatiquement averti.

Avec le nettoyage partiel de la machine de conception totalement nouvelle, KRONE ouvre une voie totalement inédite. Grâce à deux turbines entraînées hydrauliquement, une surpression est générée dans la zone des noueurs et la matière est éliminée efficacement. L'air est ensuite dérivé derrière les boîtes à ficelle jusque vers le bas et nettoie les côtés de la machine en direction de l'essieu.

Un jeu de couteaux supplémentaire est fourni en option pour toutes les machines BiG Pack avec cassette à couteaux XCut ou VariCut et le broyeur sous flèche PreChop.

En plus des boîtes à ficelle principales, KRONE propose en option deux boîtes à ficelle supplémentaires à l'arrière de la machine. En tout six rouleaux de ficelle de 15 kg peuvent être logés dans la machine et permettent ainsi de prolonger la journée de travail.

Pour encore plus de confort pour atteler et dételer, il est possible de choisir parmi le pied d'appui à commande manuelle de série et un pied d'appui à extension hydraulique en option. La fonction hydraulique rend l'attelage et le dételage nettement plus confortables. Le pied d'appui hydraulique est à double effet et se pilote confortablement directement par le biais de l'hydraulique du tracteur.

KRONE propose pour toutes les presses à balles cubiques une assistance hydraulique au démarrage. Le volant d’inertie est amené en régime par le biais de deux moteurs, avant que la prise de force du tracteur soit connectée. Naturellement l’opération est pilotée confortablement depuis la cabine sur le terminal.

Différents pays – différents systèmes d'attelage : toutes les BiG Packs sont proposées de série avec un timon pour attelage en position haute ou basse. En option, toutes les BiG Packs peuvent être équipées d‘une boule d‘attelage ou d'un anneau d'attelage. Pour une utilisation avec barre d‘attelage, KRONE propose également l‘attelage Hitch par boule ou par oeillet.
